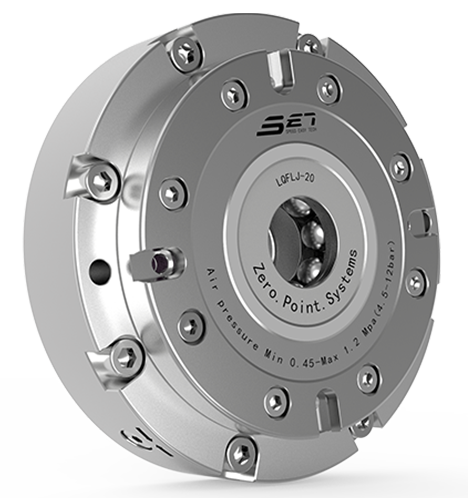

法兰式带传感器型

✔  夹紧力17kN，拉紧力55kN

✔  重复定位精度≤0.005mm

✔  温度使用范围-20℃~80℃

✔  带夹紧，放松检测接口，输出PNP信号

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

法兰式带传感器型

气压解锁，弹簧机械锁紧；
带夹紧，放松检测接口，输出PNP信号；
排气口进气可在原有自锁夹紧力的基础上增加两倍的夹紧力；

但排气口不可封堵，不使用增压时需要安装气动消音器防止异物进入；
温度使用范围在-20℃~80℃；

适用自动化搬运抓取领域及换模、焊接生产线；
适用于需减少夹具更换时间的加工行业。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 气压解锁，弹簧机械锁紧；

  • 重复定位精度<0.005mm;

  • 使用时可切断压力源，夹紧力稳定。

苏州速易德工业装备系统有限公司（中文）

  • 材质：硬化不锈钢；

  • 带夹紧，放松检测接口，输出PNP信号；

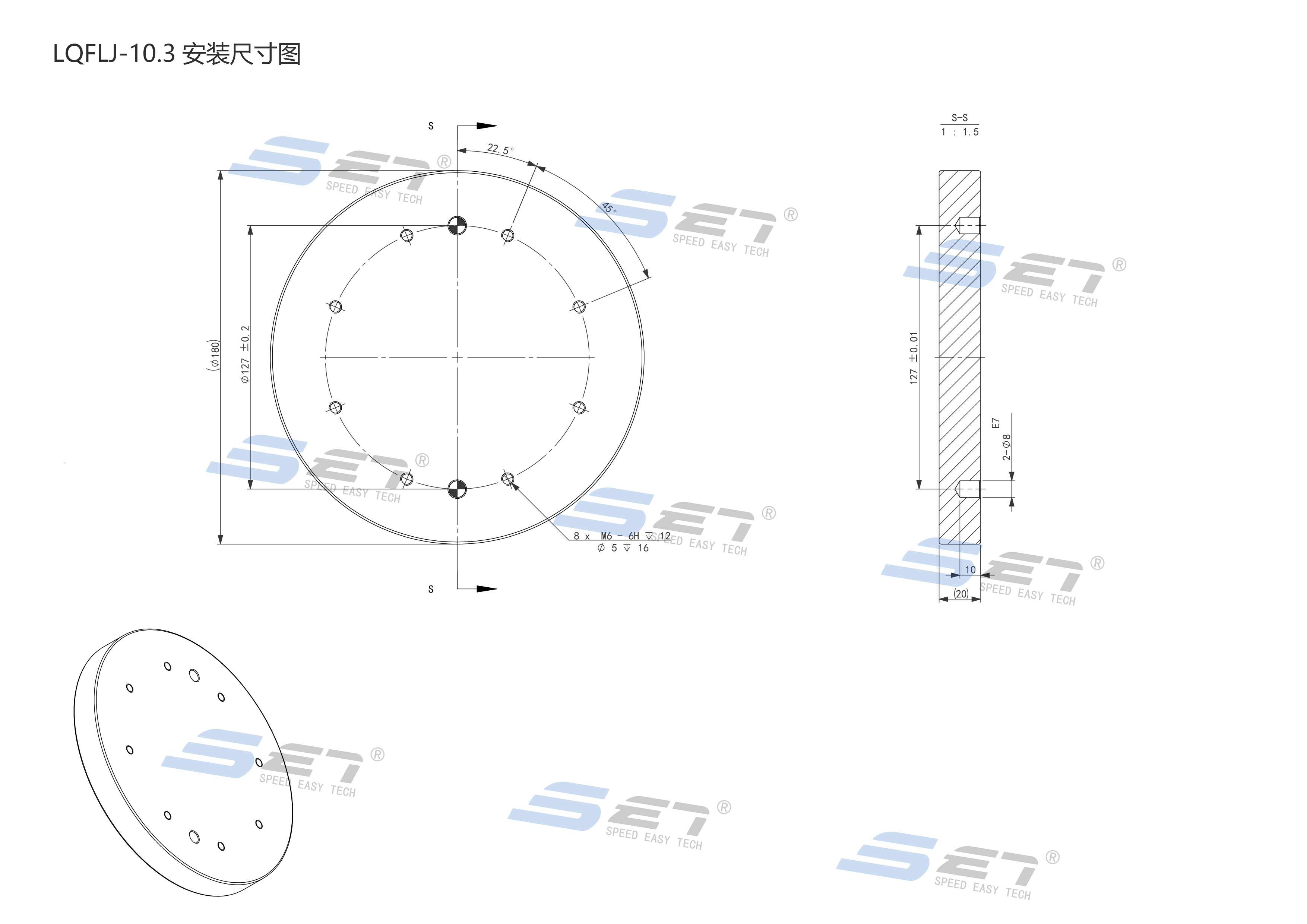

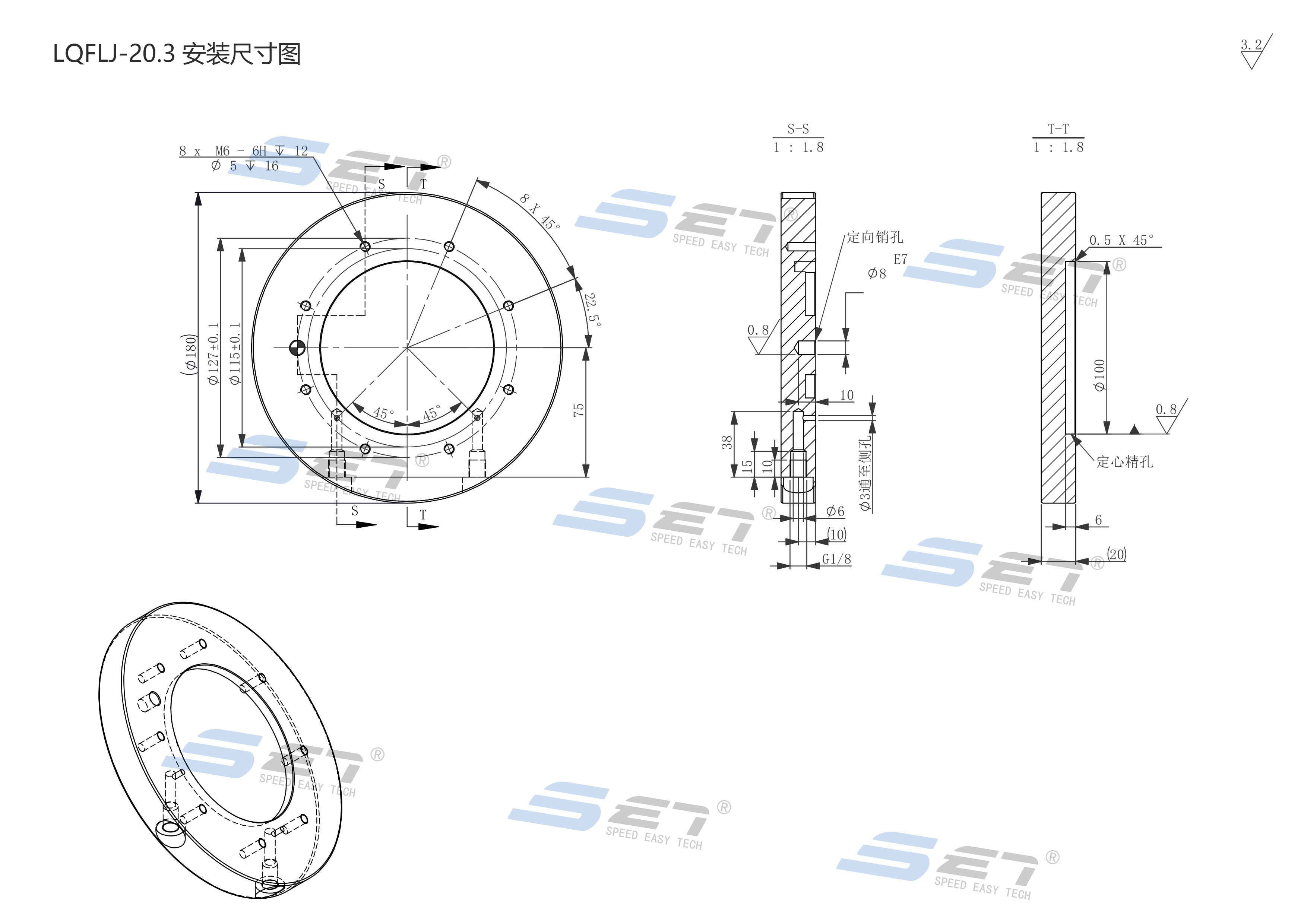

产品尺寸图

订货编号 解锁方式 夹紧力(kN) 拉紧力(kN) 吹气 重量（kg）
LQFLJ-20 气压 17 55 ※ 8.5
LQFLJ-40 气压 40 105 ※ 11.5

※ 吹气功能为选配项

订货编号 ØDN ØD ØD1 ØD2 ØD3 H H1(±0.005) M ØR
LQFLJ-20 175 158 138 115 32 38 15 M8 8
LQFLJ-40 212 190 172 143 40 45 18 M10 10
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）

法兰式带传感器型

  1. 气源切断，定位器自锁，托盘锁定，使用时无需连接气源；
  2. 排气口可在原自锁夹紧力的基础上增加一倍夹紧力。
  3. 排气口不能被堵塞。不使用加压时，需安装气动消音器，防止异物进入；
  4. 单台定位器夹紧力17kN，拉紧力55kN；
  5. 重复定位精度<0.005mm
  6. 工作温度-20℃~80℃
  7. 工装托盘安装倾斜装卸 大10°
  8. 工装托盘安装偏心装卸 大±4mm
  9. 排气口使用的电磁阀需具有排气功能（如：二位三通电磁阀）。
