五轴机床Z轴行程不够？4套零点定位落地方案，高效解决超程难题

做五轴精密加工的老师傅、工艺工程师，大概率都踩过同一个坑：

加装零点定位快换系统后，工装叠加高度侵占Z轴行程。

原本够用的加工行程，被定位器、拉钉、子母盘层层占用。

出现加工超程、工件碰刀、机床报警停机等问题，直接影响生产进度。

很多企业反应是换大行程机床、改机改造，但成本高、周期长、性价比极低。

行业资深工艺方案证明：优化工装结构高度，无需改机床、无需换设备，大概率抢回被占用的Z轴有效行程。

今天分享4套现场实测、成熟落地的解决方案，按优先级排序，覆盖绝大多数五轴机床工况，适配新品落地、产线改造、工艺升级场景。

方案一：薄型定位器+下沉式安装【高性价比｜低精度损耗】

这是目前行业适配性较强、改动量小、落地效果优异的主流方案，适合新项目优先落地。

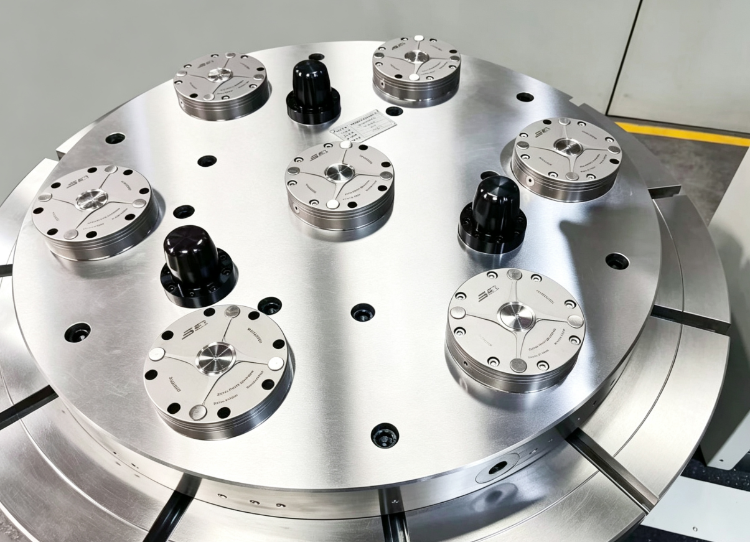

1、更换超薄型零点定位器

常规标准定位器本体高度50-60mm，占用空间大。

升级薄型系列定位器（速易德LQNC-5系列），本体高度仅30mm。

单颗即可节省20-30mm Z轴空间，锁紧力、重复定位精度完全达标，不影响加工品质。

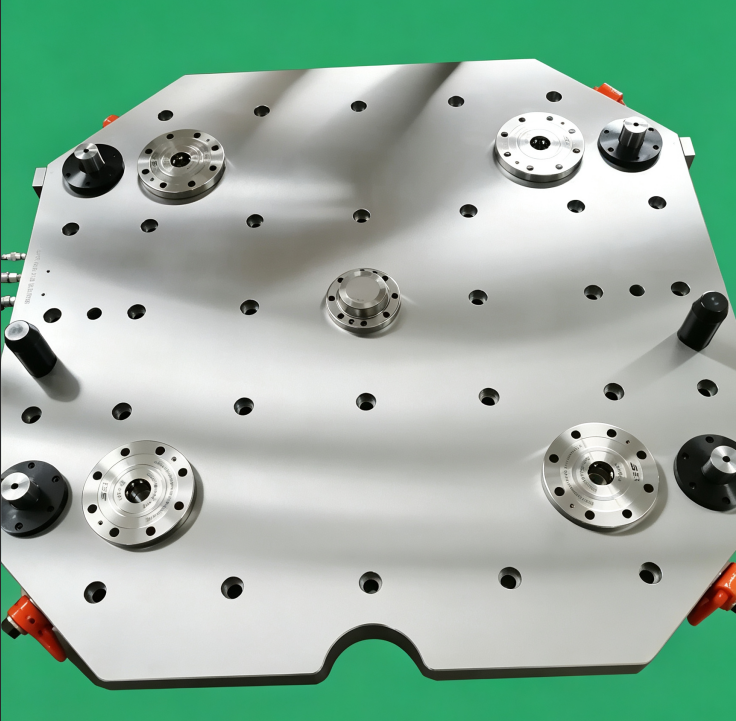

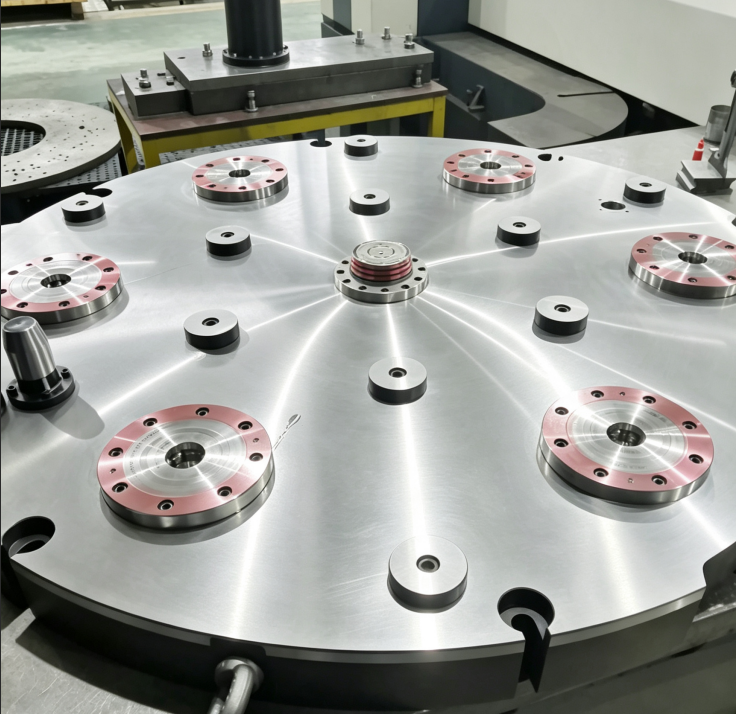

2、工作台沉孔下沉式安装

在工作台或基础板加工沉孔，将定位器本体嵌入式安装。

让定位器上表面与工作台齐平或微低，拉钉、锁紧结构下沉隐藏。

几乎不占用额外Z轴行程，从根源解决高度侵占问题。

落地效果：整体可释放30-50mm有效Z轴行程，基本不会造成精度衰减。

工艺注意：沉孔预留排屑、吹气空间，避免铁屑堆积卡滞，严格匹配安装公差。

方案二：优化子母盘结构【托盘快换场景专属｜大幅降低工装总高】

针对必须使用子母盘快换的批量产线，无法下沉安装的工况，通过结构精简实现降高。

1、拉钉直装，取消多余过渡板

摒弃传统多层垫板叠加结构，拉钉直接安装在子盘底部。

子盘与基准面完全贴合，消除叠加间隙，减少无效高度损耗。

2、刚性前提下减薄子盘厚度

传统子盘厚度30-40mm，刚性校核通过后，可优化至20-25mm。

采用P20H模具钢、高强度铝合金材质，搭配加强筋+减重孔设计。

兼顾轻量化与结构稳定性，有效降低切削振动、托盘变形等问题风险。

3、协议前置，严控总高度

工装定制阶段明确技术标准，约束整套子母盘总厚度上限。

从源头规避交付后高度超标、行程不足的返工问题。

落地效果：工装总高可控制在80-120mm，相比传统结构降高30%以上。

工艺注意：重载工件严禁盲目减薄，必须做刚性仿真校核，保障加工稳定性。

方案三：机外预调+机内快换【行程极度紧张｜提质提效】

针对Z轴余量严重不足、无结构优化空间的老旧机床、大型重载工件工况。

换思路：不硬抢行程，转而提升设备有效利用率。

1、搭建独立机外预调工位

工件装夹、找正、对刀、尺寸测量全部在机床外部完成。

预处理完成后，整盘吊装入机，通过零点定位系统快速锁紧。

2、机床只负责精加工工序

彻底剥离机床装夹等待、对刀调试的无效耗时。

压缩停机时间，让设备始终处于切削加工状态。

落地效果：不改变Z轴占用空间，设备OEE综合利用率提升30%+，适配大批量重载生产。

工艺注意：需配套吊装辅助设备，增加工位布局空间，适合长期量产产线。

方案四：非标定制改造【兜底方案｜极端工况适配】

前三套方案均无法满足的极限紧凑工况，可采用非标定制方案，作为兜底手段。

1、定制超薄加强型基础板

将基础板厚度压缩至15-20mm，内置加强筋结构。

在减薄降高的同时，保证锁紧刚性与承载能力。

2、定制短款适配拉钉

替换23-25mm标准拉钉，采用15-18mm短款拉钉。

需严格校核夹紧行程，降低锁紧失效、定位不稳的安全隐患。

3、机床Z轴机械加高改造

针对设备存量改造，通过丝杠、立柱结构优化，物理增加Z轴行程。

成本高、周期长，仅适合无法更换工装的特殊工况。

落地效果：行程高度可按需定制，适配多数极限安装空间工况。

工艺注意：所有非标结构必须做刚性、精度、可靠性测试，规避长期使用衰减风险。

四大方案全方位对比（选型一目了然）

资深工艺选型总结（行业落地标准）

1、常规项目优先薄型定位器+下沉安装，低成本、低精度损耗，适配绝大多数五轴加工场景。

2、针对托盘快换量产产线，可优化子母盘结构，在保障刚性的前提下压缩工装高度，补足Z轴行程余量。

3、若机床Z轴余量极度紧张、结构优化空间有限，可采用机外预调模式，提升设备综合利用率。

4、非标定制、机床改造可作为辅助兜底方式，由于成本偏高、通用性较弱，建议优先评估前三类标准化方案，降低后期运维隐性成本。
