零点定位重切削会晃动吗？重加工工况该怎么选型？-副本-副本
零点定位系统在合理选型、规范安装的前提下，完全可以胜任重切削加工，不会出现晃动；但如果选型偏小、基板刚性不足、安装工艺不到位，重切削产生的径向切削力、扭矩、振动，就会造成托盘微位移、让刀、震刀，表现为工装晃动、尺寸漂移、加工表面出现震纹。
很多车间会存在误区，认为零点定位只适合轻型精加工。实际上零点定位能否应对重载粗加工，并不单纯看单元本身的重复定位精度，更多取决于锁紧力、结构刚性、基板配置、单元布局以及安装基础。下面分析晃动产生的主要诱因，并梳理重加工工况完整选型与落地要点。
一、重切削工况出现晃动、微位移的主要原因
-
零点单元规格选型偏小，锁紧力储备不足 选用小规格零点单元应对大余量粗加工，实际切削扭矩、侧向力超过系统允许负载。重切削过程受冲击载荷，托盘发生微量退让，出现晃动、让刀，造成零件尺寸超差。
-
零点基板刚性不足，基板受力形变
基板厚度不足、材质刚性差，重切削受力发生弯曲形变。即便零点单元本身性能达标，托盘依旧会随基板产生摆动偏移。老旧机床工作台本身平面度差，未做找平刮研，进一步放大形变问题。 -
零点单元布局不合理，抗扭能力不足 工件偏重、切削力矩大，零点单元布置过于靠近中心，支撑跨距过小，无法抵抗侧向切削扭矩，托盘发生轻微偏转。
-
安装工艺不规范 仅依靠 T 型槽螺栓压紧基板，缺少定位销止位；螺栓扭矩不一致，基板存在内应力；定位面残留切屑杂质，托盘虚接触，重切时发生位移。
-
气源与机构隐患 气动零点供气压力不足、压力波动，单元处于半锁紧状态；钢珠磨损、内部有油泥卡滞，锁紧机构无法完全到位，受切削冲击后产生晃动。
二、重切削工况零点定位系统选型要点
1. 优先核算锁紧力，预留充足安全余量
根据工件、托盘总重量，结合实际切削力、切削扭矩计算负载，选型时锁紧力建议预留 1.5‑2 倍安全系数，严禁满负载使用。重切削优先选用大规格零点单元，不建议小规格单元勉强重载使用。
弹簧机械自锁结构为优先选择，实现断气依旧保持锁紧力，规避加工中途断气带来安全风险。
2. 基板必须保证高刚性
重加工工况不建议使用薄型基板，选用加厚高刚性合金钢基板；基板安装到机床工作台，不能只依靠螺栓压紧，需要做精磨或刮研找平，加装定位销抵抗切削扭矩，防止基板滑移偏移。大工件加工时可适当增加加强支撑点，减少基板受力形变。
3. 零点单元布局优化，提升抗扭性能

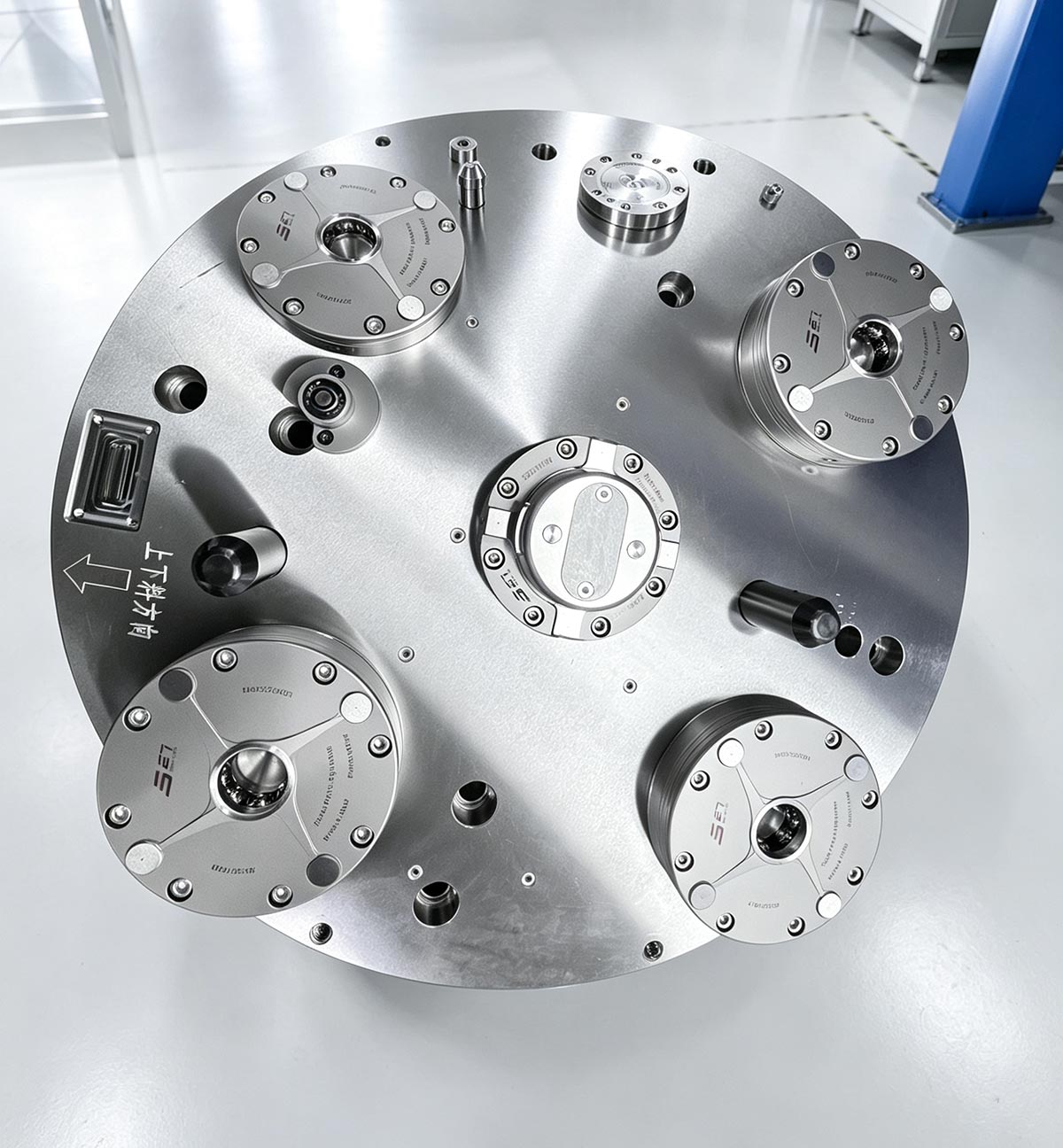

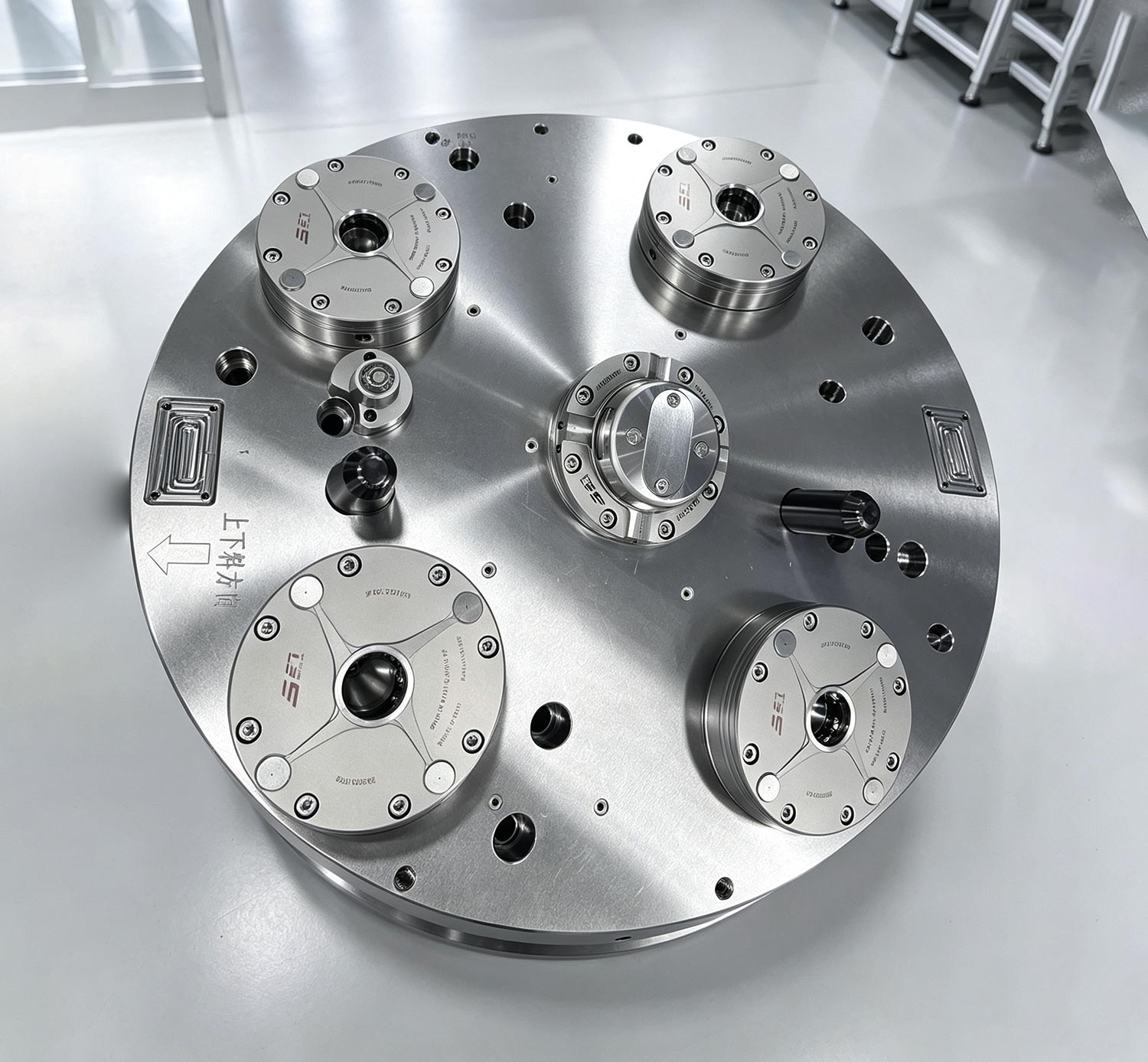

- 尽量将零点单元向托盘外围布置，增大支撑跨距，提升整体抗扭转能力；
- 重载托盘优先采用四点锁紧布局，避免两点布局；工件重量偏心严重时，可增加零点单元数量分担载荷；
- 区分定位拉钉与锁紧拉钉，合理设置防转销，消除托盘旋转自由度。
4. 结构与功能配置选择
重切削工况优先选用钢珠抱紧式、锥面 + 端面双面贴合锁紧结构，受力均匀，抗剪切、抗振动性能更好，减少微位移风险。
优先选用带锁紧确认传感器的零点单元，加工前检测单元是否完全锁紧，未锁紧禁止启动主轴，规避半锁紧状态下启动加工造成晃动故障。
机床气源配置过滤三联件，保证气源压力稳定在 0.5‑0.7MPa，避免气压波动造成锁紧力不足。
5. 托盘与工装板要求
重切削使用的托盘工装板要保证足够厚度，选用高强度材质，薄工装板受力翘曲变形；定期检测托盘平面度与拉钉孔磨损情况，出现变形、磨损及时修复或更换。
三、重切削现场使用注意事项
- 加工前务必清理零点单元定位面、托盘贴合底面，铁屑、杂质会造成虚接，重切下直接引发晃动漂移；
- 严格按照厂家扭矩规范锁紧基板螺栓、拉钉，使用扭矩扳手对角锁紧，禁止暴力拧动；
- 定期维护保养零点单元，加注专用润滑脂，及时清理内部油泥、碎屑，防止钢珠卡滞磨损；
- 重切削新方案投产前，做负载试切验证，打表检测加工过程托盘是否存在微位移，确认稳定后再批量投产。
结语
零点定位系统不是只能用于轻切削精加工，只要做好负载核算、高刚性基板配置、合理布局、规范安装维护，完全可以稳定应对不锈钢、合金钢、模具钢等大余量重切削加工。重加工工况出现晃动，大多不是零点单元本身精度不足，而是选型、基板、安装布局环节出现短板。把刚性、锁紧力、安装基础放在优先位置，才能兼顾快换效率与重载加工稳定性。
