定向拉钉

✔  限制旋转自由度，起定向作用

✔  适用于直柱球锁型零点定位器

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

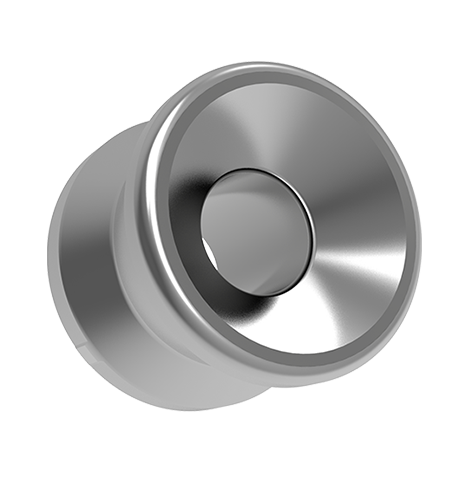

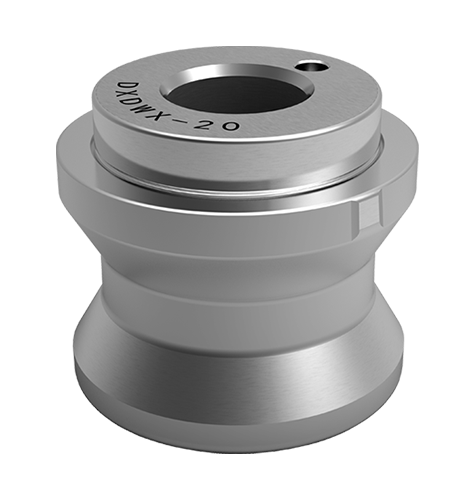

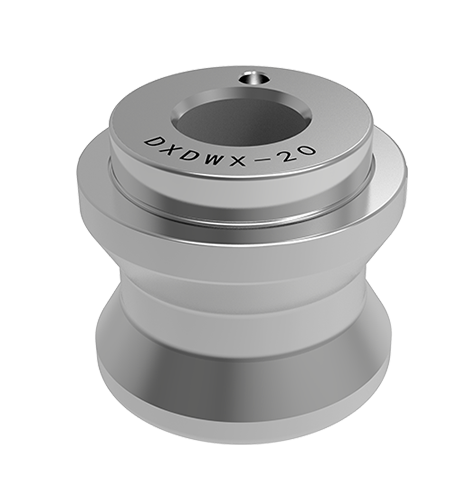

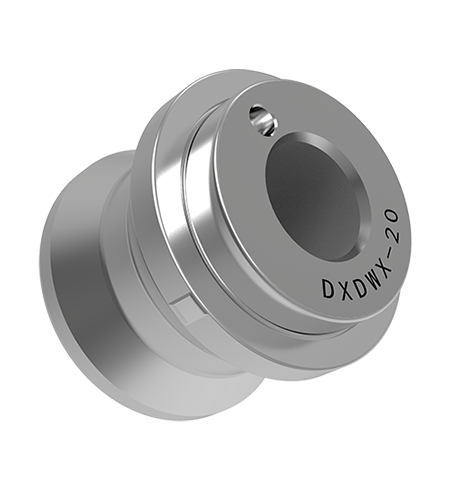

定向拉钉

定位销，表面硬化处理。
高28mm（不含定向键），重105g。
只限制旋转自由度，起定向作用。
导向孔与定位边的角度为45°，适用于直柱球锁型零点定位器。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 表面硬化处理；

  • 导向孔与定位边的夹角为45°；

苏州速易德工业装备系统有限公司（中文）

  • 仅限制旋转自由度，起到方向作用；

  • 适用于直柱球锁零定位器

产品尺寸图

订货编号 ØDN

ØDN1(h6)

 ØD2 D3 H H1 H2 K 重量(g)
DXJT-2 13 10 6.2 4.5 8.9 2.1 2.5 2.2 8
DXJT-5 18 14 8.2 5.5 12.8 2.7 3 2.2 16
DXJT-10 22 15 8.3 5.75 16.3 3 3 2 30
DXJT-20 32 25 12.2 9 23 5 4 3 105
DXJT-40 40 30 16.3 11.5 29 5 4 3 188
