速易德零点定位系统｜大型数控磨齿机 高效装夹完整解决方案

一、行业痛点：大型磨齿加工工装瓶颈

风电、盾构、矿山装备所用大直径重载齿轮，精加工全部依赖大型数控成形磨齿机。传统卡盘、分体工装在生产中长期暴露四大难题：

装夹校正耗时久：单套齿圈、重型齿轮上机后，人工打表校正内孔、端面跳动需要 2-4 小时，磨齿机大量时间闲置，稼动率极低；

重复定位精度差：每次换产重新找正，人为误差累积，极易出现齿形、齿向精度超差，报废成本居高不下；

多品种换产柔性不足：一套工装仅适配单一规格齿轮，切换产品需整体拆卸、重新校准，无法满足混线生产；

重型工件夹持安全性弱：大吨位工件仅靠单一卡盘受力，磨削冲击下易产生微位移，齿面出现振纹，影响齿轮静音与承载性能。

二、速易德三层模块化零点定位系统适配方案

针对大型磨齿机大尺寸静压回转工作台，速易德采用母板 + 过渡托盘 + 专用齿坯工装三层结构，构建统一标准化基准，完全适配大模数、大直径齿轮磨削工况。

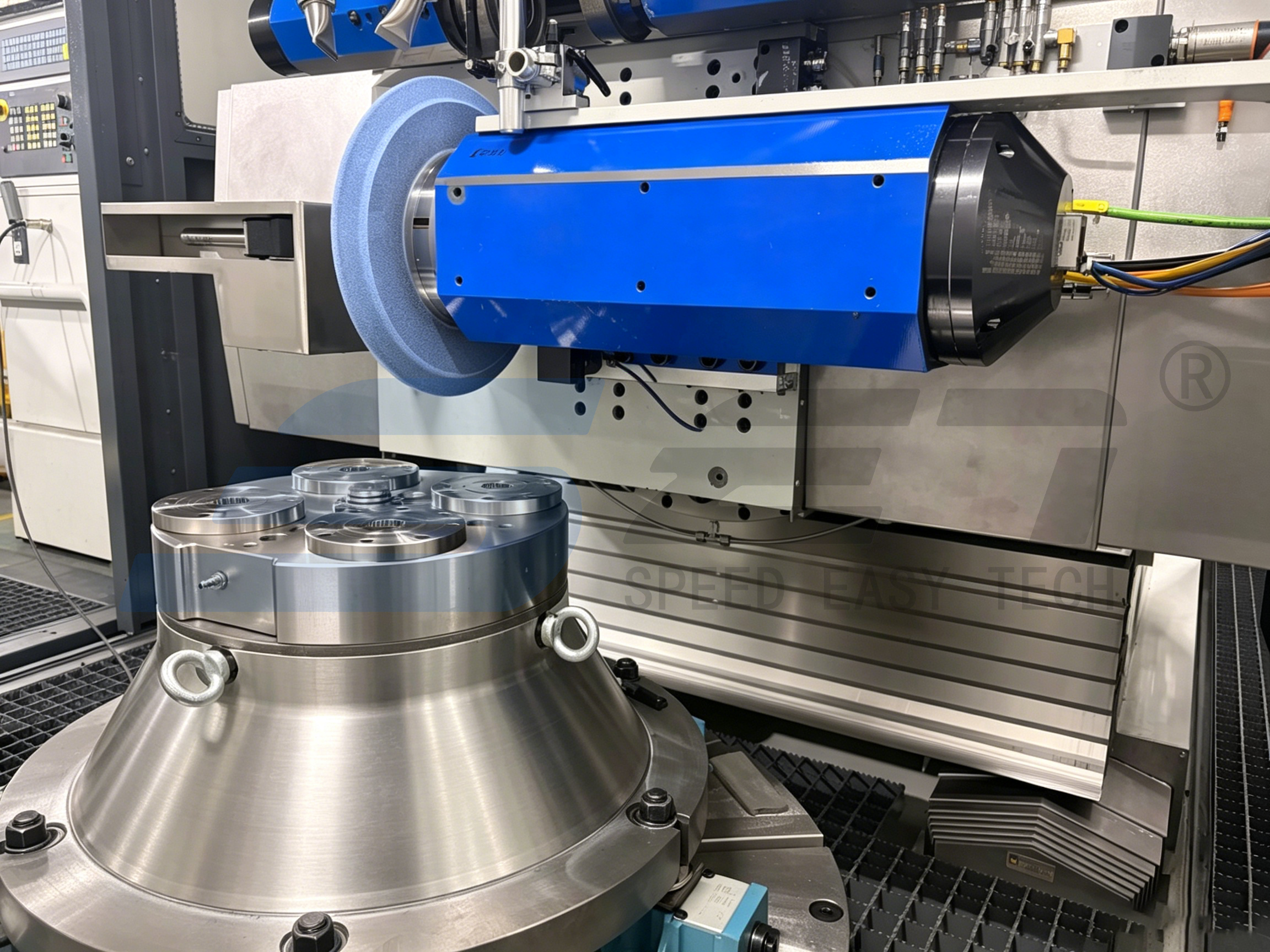

1. 底层：固定式零点基础母板（机床基准）

根据磨齿机转台直径定制加厚高强度基础板，通过高强度螺栓锁紧固定于工作台，一次性校正平面度≤0.005mm，对齐机床回转中心后不动。 板体搭载多组重载零点定位单元，单单元夹紧力满足重型工件切削负载，内置弹簧机械自锁结构，断气不松件，磨削位移风险；统一气动接口，可直接对接机床内置气源，无需额外液压站。

2. 中层：带拉钉零点过渡托盘（柔性换产载体）

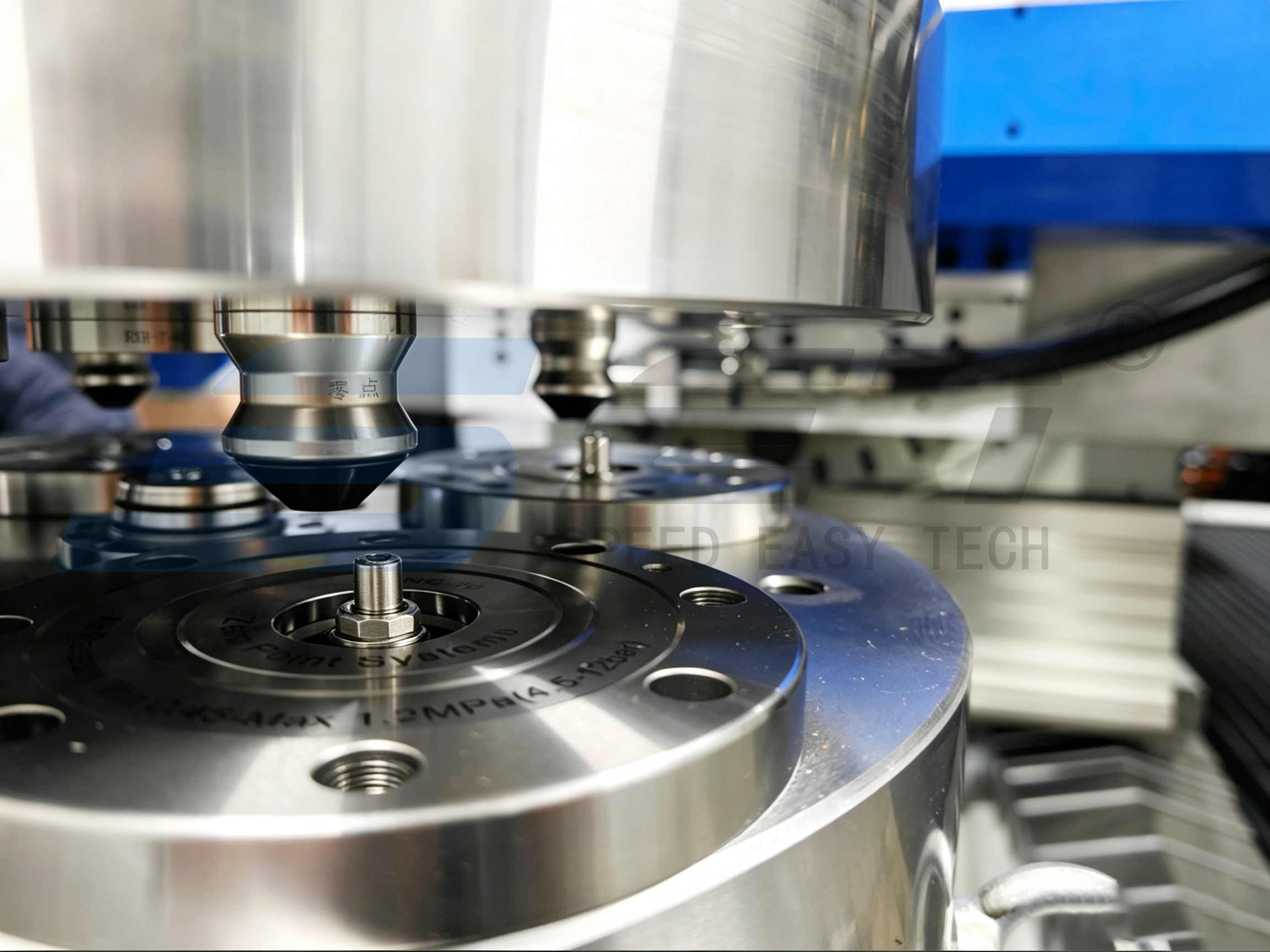

托盘底部预装高精度拉钉，与底层母板锥面实现双面两点定位定心；托盘上部可按需装配齿轮胀套、端面支撑牛腿、角向分度销等专用夹具。 核心优势为机外离线预调：全部校正、装夹工序在机床外部预调台完成，完全不占用磨齿加工时间，提前完成齿坯跳动检测、角度定位。

3. 顶层：齿轮专用夹持工装（适配全品类工件）

依托托盘搭载定制化工装，覆盖两类主流加工工件：

 风电大齿圈 / 行星齿轮：采用内孔胀紧 + 多点端面支撑，补偿薄壁件热处理变形；

盾构、矿山重型圆柱 / 锥齿轮：大承重端面定位工装，分散工件自重与磨削冲击力。

 整套系统重复定位精度≤0.005mm，满足磨齿 IT3~IT5 级超高精度加工要求。

三、标准化落地操作全流程

步骤 1：机床基准一次性搭建（仅初次安装操作）

清理磨齿机静压工作台，吊装零点基础母板到位；

 扭矩螺栓均匀锁紧，千分表校正母板平面与回转同心度；

接入气动管路，调试单元夹紧、解锁气压；

数控系统录入统一基准坐标并存储，后续无需重复对基准。

步骤 2：离线机外预调（核心增效环节）

在独立预调工位完成整套装配：将拉钉装配至托盘→安装齿轮专用工装→吊装待磨齿轮→校正工件端面、内孔跳动→完成角向定位锁死。全部流程在机床待机时同步完成，无设备停机损耗。

步骤 3：快速上机装夹（3-10 分钟完成换产）

通气解锁机床母板零点单元；

行车吊装整套预调好的托盘 + 齿轮进入加工区域；

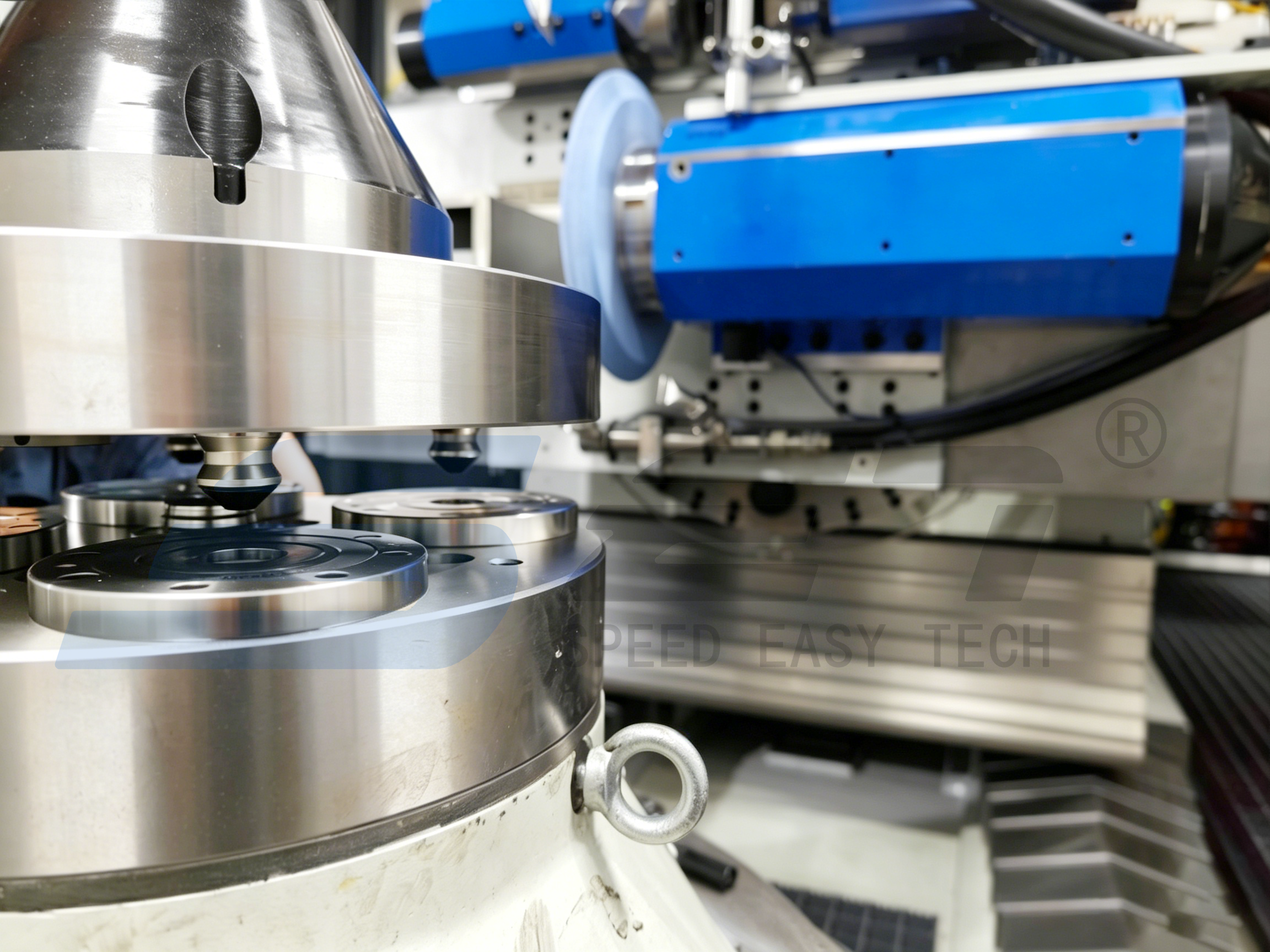

 拉钉自动落入定位锥面，断气后单元弹簧自锁夹紧；

 数控系统直接调用预存基准，无需重新打表、对刀，一键启动磨齿程序。

步骤 4：多规格混线换产循环

一件加工完成后通气解锁吊下托盘，直接吊装另一套提前预调完成的不同规格齿轮托盘，切换对应加工程序即可连续生产，实现风电、工程机械齿轮柔性混产。

四、方案核心落地价值

设备利用率大幅提升：单件装夹辅助工时降低 90% 以上，磨齿机有效磨削时间提升 30%-60%，充分释放高端设备产能；

加工精度稳定可控：统一基准消除人工校正误差，齿轮齿形、齿向一致性显著提升，废品率大幅下降；

生产柔性升级：一套机床母板可配套数十款托盘工装，快速切换不同模数、直径齿轮，减少工装采购库存；

生产安全与人力优化：重型工件无需反复吊装校正，降低操作工劳动强度，自锁结构加工过程工件偏移、掉落风险；

适配长期国产化产能扩张：针对风电、新能源、盾构装备持续增长的齿轮订单，低成本完成产线提质改造，无需更换昂贵磨齿主机。

五、方案适用场景总结

速易德大型零点定位系统，适配各类重型数控成形磨齿机，广泛应用于风电增速箱齿圈、盾构回转支承、矿山重载减速器齿轮、大型船舶传动齿轮等高精密硬齿面磨削工序，是齿轮制造企业降本增效、柔性升级的标准化工装解决方案。
