机床T型槽工作台免改造换新！低成本加装零点基板快换升级方案
在中小制造企业机床升级进程中，老旧T型槽工作台能否加装零点基板、实现工装快速快换，成为工艺负责人、车间管理者关注度的技改问题之一。多数企业面临新机床采购成本高、传统装夹效率低、批量加工精度不稳定的痛点，亟需低成本、落地快、效果稳的升级方案。
针对行业普遍疑问：标准T型槽机床工作台，无需整体更换，可直接加装零点基板，完成零点快换系统改造。该方案可盘活老旧设备产能，大幅压缩工装换型时长、提升加工重复定位精度，但改造绝非简单螺栓固定即可落地，需严守标准化施工流程，规避行业常见技改误区，保障长期稳定运行。
一、技改核心：T型槽工作台加装零点基板 可行且高效
机床原厂T型槽工作台为通用承载结构，承载力强、适配性广，具备加装零点定位母盘（零点基板）的先天条件。但行业内大量简易改造案例暴露诸多问题：仅依靠T型螺栓锁紧固定，短期加工无明显异常，长期批量切削、持续受力后，极易出现基板滑移、定位精度衰减、工件尺寸超差等故障。
究其核心原因：单纯螺栓锁紧仅能提供垂直夹紧力，无法抵消切削过程中的侧向冲击力与加工扭矩。规范化改造需遵循“预固定+定位锁死+精度校准”三步核心流程，让零点基板与机床工作台形成刚性整体：
1、精准预锁紧，筑牢刚性基础
依托机床原有标准T型槽，搭配专用T型螺栓完成零点母盘预固定。为适配车间湿式加工工况，方案标配P20H合金钢材基板，具备优异的切削液耐腐蚀、抗氧化性能，长期使用出现板面锈蚀、麻点、变形等问题，保障基板平面度稳定性。
2、配打定位锥销，位移隐患（核心关键）
螺栓锁紧无法解决侧向受力偏移问题，这是多数简易改造失效的核心痛点。基板精准校准到位后，标配两支φ16锥销定位锁死，彻底固定零点母盘与工作台的相对位置，从根源批量加工中的基板微量位移，保障定位精度长效稳定。
3、全维度精度校准，标准化验收

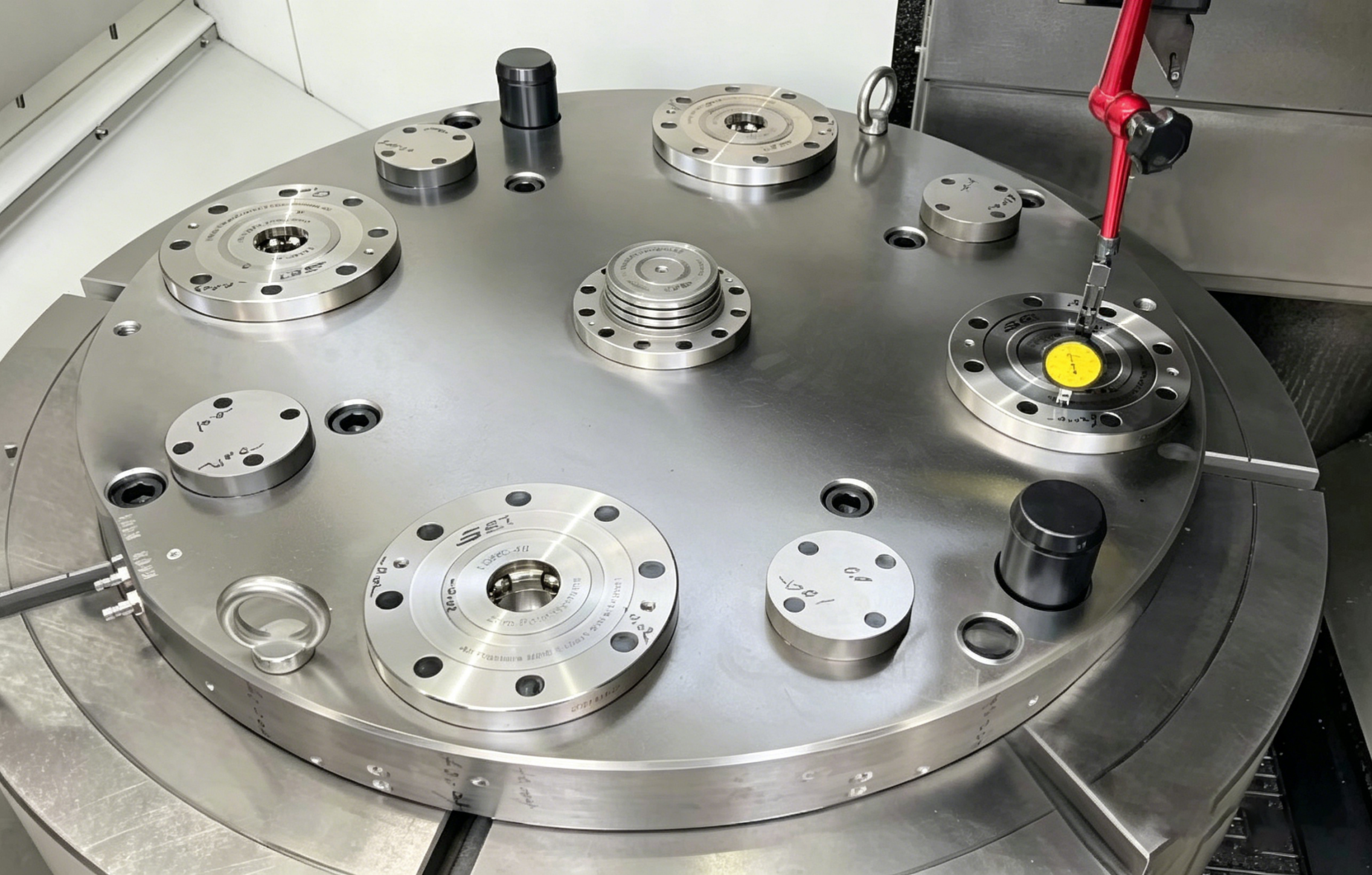

固定完成后开展全方位精度检测，重点校准基板平面平面度、基板基准与机床主轴同轴度。依据工业落地验收标准，子盘锁紧后基板平面跳动≤0.02mm，完全满足精密零部件批量加工精度要求。
二、标准化配置：T型槽工作台零点快换系统落地方案
结合多年机床技改落地经验，针对立车、加工中心等各类带T型槽工作台机床，形成一套成熟、通用的零点基板改造配置体系，适配轻重载各类加工工况：
-
零点定位器布局：根据基板规格配置4-7组定位单元，采用“中心1颗+周边3-6颗”均衡布局，受力均匀、装夹稳固
-
工况化选型：依据工件加工负载匹配对应夹紧力单元，重载硬切削场景适配大夹紧力零点定位器，加工震颤
-
快速对位配置：前置粗导向销结构，降低操作工托盘对位难度，大幅提升换型效率，减少人工操作误差
-
集成气路系统：基板内置快插气口，集成零点单元解锁、落座信号检测功能，适配自动化生产逻辑
-
全防护配套：标配托盘底部防护盖板，有效阻隔铁屑、冷却液侵入定位接触面，减少设备故障，延长系统使用寿命
三、避坑指南：改造三大致命误区 90%车间都踩过
零点基板改造看似简单，实则对选材、工艺、布局要求极高，三大常见误区直接决定技改成败与设备使用寿命：
误区一：忽视基板材质选型，适配性不足
机床长期处于切削液浸泡、干湿交替工况，普通钢材基板极易锈蚀起麻点，直接破坏基准平面。技改必须优先选用P20H及以上合金材质基板，适配车间湿式加工环境，长效防锈、抗变形，保障设备长期精度稳定。
误区二：省略定位销，仅靠螺栓锁紧
这是行业普遍、危害改造误区。纯螺栓锁紧无法抵抗切削侧向力与扭矩，长期批量加工会出现基板缓慢偏移，定位精度持续下降，频繁引发工件尺寸超差、返工报废，配打锥销是低成本、高可靠性的必备工序。
误区三：前期无气路规划，后期无法升级
气动零点定位系统依赖稳定气源实现解锁与信号检测，立车、翻转机床等旋转设备，若前期未规划气路、未配置旋转分配器，会导致气路供气不稳定、设备无法正常运行，同时错失自动化升级空间。标准化改造需提前统筹气路布局，预留产线对接接口。
四、落地案例：立车T型槽改造实效数据，降本增效显著
宁波某智能制造企业立车技改项目，针对原有标准T型槽工作台，定制加装φ1000规格零点母盘，配套标准化托盘与拉钉，完整部署零点快换定位系统，改造后产能与精度实现双重升级：
-
换型效率跃升：传统人工装夹换型15-20分钟，升级后零点快换仅需30秒以内，换型效率提升95%以上
-
加工精度稳定：子母盘流转重复定位精度稳定≤0.01mm，适配精密加工需求
-
重载加工可靠：可满足HRC58-64高硬度零件重载切削，单次吃刀量可达2mm，加工稳定性大幅提升
-
可无缝自动化升级：系统自带吹气清洁、落座检测功能，可直接对接自动化上下料产线，适配未来智能化生产升级
五、行业总结：老旧机床技改，低成本盘活核心产能
综上所述，所有带标准T型槽工作台的机床，均可通过标准化工艺加装零点基板，实现零点快换升级，无需淘汰老旧设备、无需高额采购新机，是制造业降本增效、设备提质升级的方案之一。
技改核心关键可总结为三点：优选P20H高耐蚀基板材质、必配锥销定位锁死位移、提前规划气路预留自动化空间。通过精细化标准化改造，彻底解决传统装夹效率低、精度差、故障率高的行业痛点，有效提升机床稼动率与车间整体生产效率，助力制造企业轻量化、低成本完成产能升级。
如需根据车间机床类型、工件尺寸、加工负载，定制专属T型槽工作台零点基板改造方案与精准配置清单，可随时咨询获取一对一技术适配与落地报价。
