卧式五轴零点定位｜苏州速易德 SET 零点定位系统，柔性换型对接自动化

导语：卧式五轴机床是高端精密制造的核心载体，但工装换型慢、重复定位不稳、难以对接自动化上下料，一直是很多车间量产的卡点。苏州速易德 SET 零点定位系统，跳出单纯 “快换夹具” 的认知，以零点基准为核心，串联起精密加工、柔性换型、自动化产线三大环节，给卧式五轴加工提供一套可落地、可复制的基准解决方案。

在半导体零部件、医疗器械、航空结构件、汽车精密阀体、3D 打印后处理等高端加工场景里，卧式五轴机床的优势不言而喻：装夹刚性好、多面一次加工、适合大中型复杂工件，是精密批量生产的主力设备。

很多工厂买了高端五轴设备，却卡在工装环节：

▲  传统压板、虎钳工装，每次换产需要重新找正、打表对刀，换型动辄几十分钟甚至数小时；

▲  不同夹具、不同工件基准不统一，多工序流转时定位误差累积，一致性难以保障；

▲  夹具缺少标准化接口，机械手、料库、托盘自动化改造难度大，机床 “高配置低产出”；

▲  多品种、小批量订单越来越多，频繁换型挤占有效切削时间，设备 OEE 上不去。

不少工程师把零点定位简单理解成 “快速换夹具”，只看重省掉锁紧扳手的时间。但在卧式五轴的应用场景中，零点定位真正的价值，是建立一套统一、稳定、可溯源的基准体系，把单机工装，延伸成全工序、自动化链路的基准底座。

一、卧式五轴工况下，零点定位的核心设计逻辑

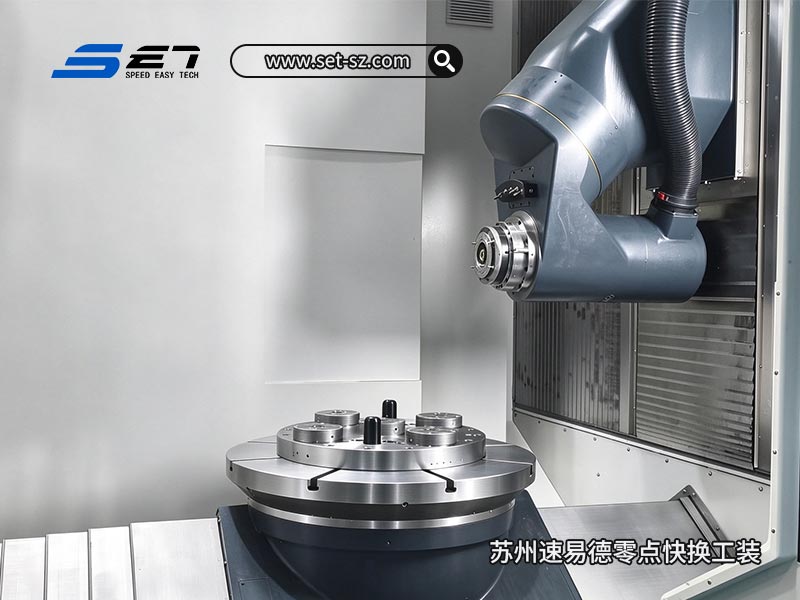

卧式机床主轴水平，工件侧挂在工作台 / 托盘上，切削侧向力、倾覆力矩和立式加工完全不同，对定位销的锁紧力、防抬升、抗倾覆能力要求更高。 速易德 SET 零点定位单元针对卧式工况做了专项适配：

1. 高刚性锁紧，抵抗侧向切削力 采用钢球锁紧结构，锁紧力均匀向内收拢，自带防拔脱、防抬升设计，在重切削、断续切削工况下，不会出现工件微位移，保证五轴联动加工的形位公差稳定。
2. 重复定位精度稳定可控 基准定位面与定位销配合精度严苛，单套零点定位重复定位精度≤0.002mm，一次标定零点基准，后续所有夹具、托盘、工件都共用同一基准，工序流转不用反复找正。

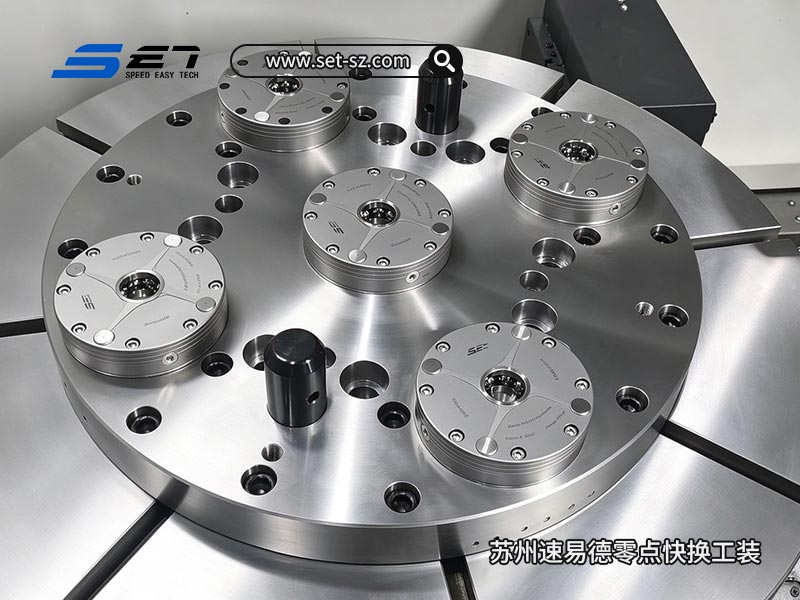

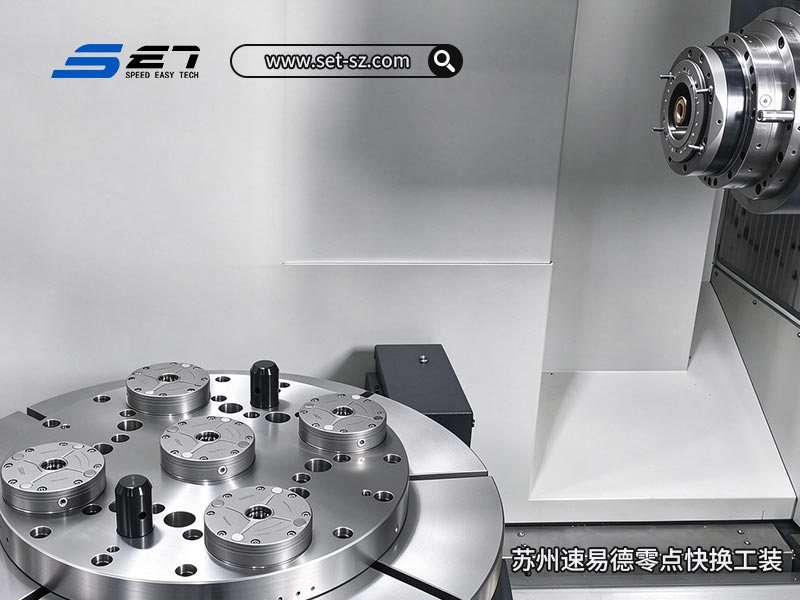

3. 适配卧式托盘化架构 支持集成在机床标准托盘、工装基板上，可做成单工位、多工位托盘方案，兼容各类自制夹具、卡盘、虎钳、专用工装，不需要推翻原有工装体系，改造门槛低。
4. 气检反馈，安全闭环 内置气压检测接口，锁紧、松开状态信号可接入机床 PLC、自动化控制系统，实现信号互锁，未锁紧启动加工，规避撞机风险，适配自动化刚需。

二、三层链路打通：精密加工｜柔性换型｜自动化

1. 精密加工：统一基准，消除多工序误差累积

卧式五轴大多承担多面复合加工，工件往往还要流转到三坐标检测、二次精加工、去毛刺等工序。 依托零点基准，工件在托盘上一次装夹标定，上机、下机、检测、返工，基准不变。

好处直观：

• 五轴多面加工，同轴度、位置度、轮廓度一致性大幅提升；
• 送检无需重新找正，三坐标检测数据和加工基准对齐，减少判定争议；
• 返工件直接回机，不用重新打表找正，降低报废风险。

2. 柔性换型：小批量多品种，压缩换型停机时间

多品种订单是当下精密加工厂的常态，卧式五轴昂贵，停机换型就是直接损失。 速易德零点托盘方案，采用机外预调模式： 在机床外的预调台完成工件装夹、对刀、检测，机床只负责加工；

换产时直接整托盘更换，插拔气路即可锁紧定位。 换型时间从小时级压缩至几十秒级。 同一台五轴机，可以快速切换医疗器械、半导体、航空零部件等不同品类工件，不用长时间停机改工装，实现一机多产品柔性生产。

项目工程师实操经验：很多车间不是机床不够，而是换型效率太低，零点定位本质是把 “机床内的工装准备工作” 转移到机外并行，释放切削时间。

3. 自动化链路：标准化接口，对接机械手、料库、MES

自动化落地痛点之一，就是夹具接口非标，机械手抓持、托盘库流转、AGV 转运难以标准化。

SET 零点定位是标准化工装接口：

• 托盘统一零点基准，机械手抓取托盘，无需每次识别不同工装；
• 锁紧信号可接入机床与自动化控制柜，形成 “上料→锁紧气检→加工→加工完成→松开→下料” 完整闭环；
• 可对接立体料库、多托盘缓存库，实现卧式五轴长时间无人值守加工；
• 配合 MES 系统，托盘绑定工件二维码，基准、工序、加工数据一一对应，实现工装数字化追溯。

从人工单机加工，到单机自动化，再到多机柔性产线，零点定位是整条自动化链路的工装底座，而不是一个孤立配件。

三、落地选型：卧式五轴零点定位，工程师重点关注这几点

很多项目落地踩坑，不是零点定位本身不好，而是选型和工况不匹配。结合大量卧式五轴项目经验，给大家几个核心判断标准：

1. 负载与倾覆力矩：卧式工件侧向受力大，优先核算工件 + 托盘总重、切削倾覆力矩，不能只看静态锁紧力；
2. 气源与气检：自动化项目，必须带气检信号；手动柔性产线，可按需简化配置；
3. 基板 / 托盘材质：大尺寸、高精度场景，选用铸铁基板减少形变；轻量化快速换型可选铝合金基板，做时效去应力；
4. 兼容原有工装：优先选择可叠加式零点基板，原有虎钳、专用工装直接固定在零点基板上，利用现有资产；
5. 维护性：加工车间冷却液、铝屑、不锈钢粉尘多，零点单元需要防尘、防切屑结构，便于日常吹扫维护，降低故障率。

四、行业应用场景参考

▲   医疗器械：植入件、精密壳体，公差严苛、多品种小批量，需要基准统一、稳定可追溯；

▲   半导体设备零件：腔体、治具、精密基座，对洁净度、定位一致性要求极高；

▲   航空航天结构件：薄壁件、复杂多面体，五轴联动加工，抗切削震动、防位移是关键；

▲   汽车新能源阀体、泵体：批量订单 + 多版本切换，追求快速换型 + 自动化上下料；

▲  模具、3D 打印后处理：异形件、定制化订单，频繁换款，机外预调价值突出。

小结：零点定位≠简单快换夹具。对于卧式五轴精密产线，它是一套基准标准化体系：向上承接自动化调度，中间承载柔性换型，向下保障五轴加工精度。

苏州速易德 SET 零点定位，深耕工装基准方案，配合项目工程师现场测绘、方案定制、托盘设计、调试指导，帮助高端制造车间把五轴设备的价值真正释放出来。

FAQ

Q1：卧式五轴用零点定位，和立式机零点定位方案有什么不一样？

A：核心差异在受力工况。立式以轴向压紧为主，卧式存在很大侧向切削力和倾覆力矩，方案需要重点校核抗倾覆、防抬升；同时卧式多配套托盘库、自动化机械手，通常需要配套气检信号、标准化托盘接口，锁紧单元选型、基板加固方式都要针对性设计，不能直接照搬立式方案。

Q2：我们车间订单多品种、批量很小，投入零点托盘会不会不划算？

A：判断核心看单次换型时长和换型频次。如果每天换型 3 次以上，每次换型打表找正超过 30 分钟，零点机外预调方案收益非常明显；小批量场景不需要一次性做大量托盘，可以先少量试制托盘，逐步扩容，先解决高频换型瓶颈，控制投入成本。

Q3：零点定位精度很高，是不是对车间环境、气源要求特别苛刻？

A：SET 零点单元本身有防尘防护结构，正常乳化液、切削粉尘环境可以使用；气源只需要稳定干燥洁净压缩空气，常规车间气源增加过滤调压三联件即可；日常维护主要是定期吹扫定位面、检查密封圈，维护门槛不高。

Q4：已经有一批自制夹具、虎钳，还能改造适配零点定位吗？

A：可以。不需要废弃原有工装，我们可以设计零点基板，把现有虎钳、专用工装直接固定在零点基板上，基板作为标准化载体，实现原有工装快速接入零点系统，保护现有工装投入，改造周期短。
