法兰式安装型

✔  夹紧力17kN

✔  拉紧力55kN

✔  重复定位精度≤0.005mm

✔  温度使用范围-20℃~80℃

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

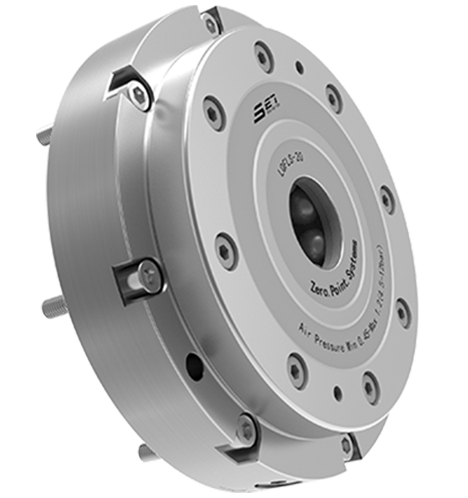

法兰式安装型

解锁口进气时，定位器解锁，托盘可取出；

解锁口泄压时，定位器自锁，使用时无需一直连接压力源。
重复定位精度≤0.005mm，单颗定位器夹紧力17kN，拉紧力55kN。
产品为装配体，安装十分简单。
适用于需减少夹具更换时间的加工行业。适用于金属或非金属切削领域。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 气压解锁，弹簧机械锁紧；

  • 产品为装配体，安装非常简单；

苏州速易德工业装备系统有限公司（中文）

  • 重复定位精度<0.005mm;

  • 安装时使用的基板厚度更薄，更加轻便。

产品尺寸图

订货编号 解锁方法 夹紧力(kN) 拉紧力(kN) 吹气 重量（kg）
LQFLD-10 气压 10 25 ※ 4.3
LQFLD-20 气压 17 55 ※ 8.8
LQFLS-10 气压 10 25 ※ 4.3
LQFLS-20

气压

 17 55 ※ 8.8

※ 吹气功能为选配项

订货编号 ØDN ØD ØD1 ØD2 ØD3 (h7) H H1 H2 M ØR K
LQFLD-10 140 112 127 22 100 35.5 25 5.8 M6 8 8.14
LQFLD-20 164 138 149 32 120 43.2 28.2 5.8 M6 6 10.14
LQFLS-10 140 112 127 22 100 35.5 25 5.8 M6 8 /
LQFLS-20 164 138 149 32 120 43.2 28.2 5.8 M6 6 /
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）

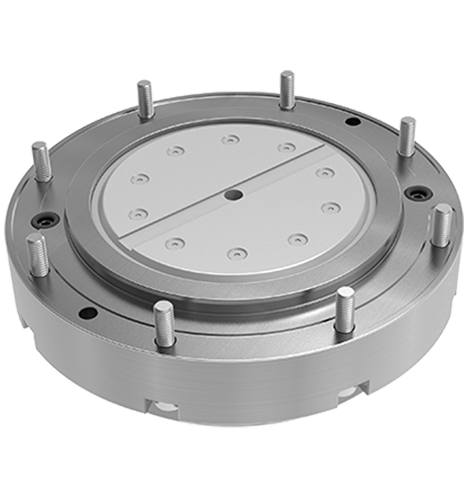

法兰式安装型

  1. 气压解锁，弹簧机械锁
  2. 材质：硬化不锈钢
  3. 重复定位精度 ≤ 0.005毫米
  4. 是组装件，容易安装
  5. 安装时使用的底板厚度更薄、更轻
