自动化气压托盘举升型

✔  气压解锁，弹簧机械锁紧

✔  夹紧力17kN，拉紧力55kN

✔  重复定位精度＜0.003mm

✔  含举升功能，双面约束，精度高，钢性强

✔  具有气密性就位放松检测接口

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

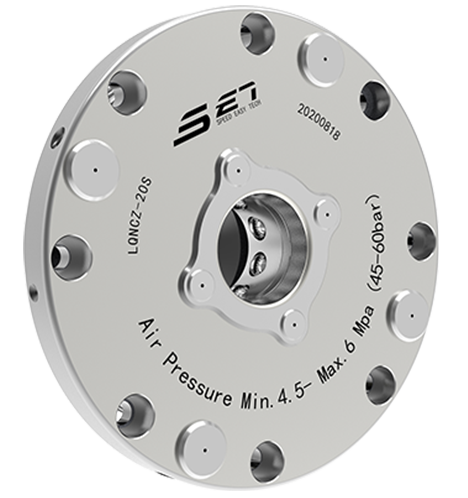

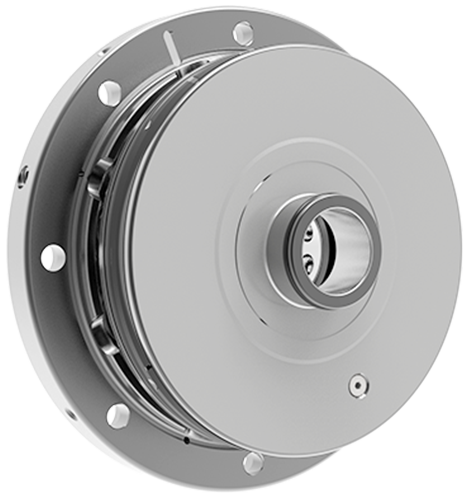

自动化气压托盘举升型

气压解锁，弹簧机械锁紧。
由上盖、活塞、底座三个部分构成，

含举升功能和表面吹气清洁功能，具备气密性就位放松检测接口。
平面和锥孔双面约束，定位精度可达0.003mm。单颗定位器夹紧力17kN，拉紧力55kN。
适用于柔性生产线。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 气压解锁，弹簧机械锁紧；

  • 重复定位精度<0.003mm;

  • 含表面吹气清洁功能；

苏州速易德工业装备系统有限公司（中文）

  • 材质：硬化不锈钢；

  • 含举升功能，双面约束，精度高，刚性强；

  • 具有气密性就位放松检测接口。

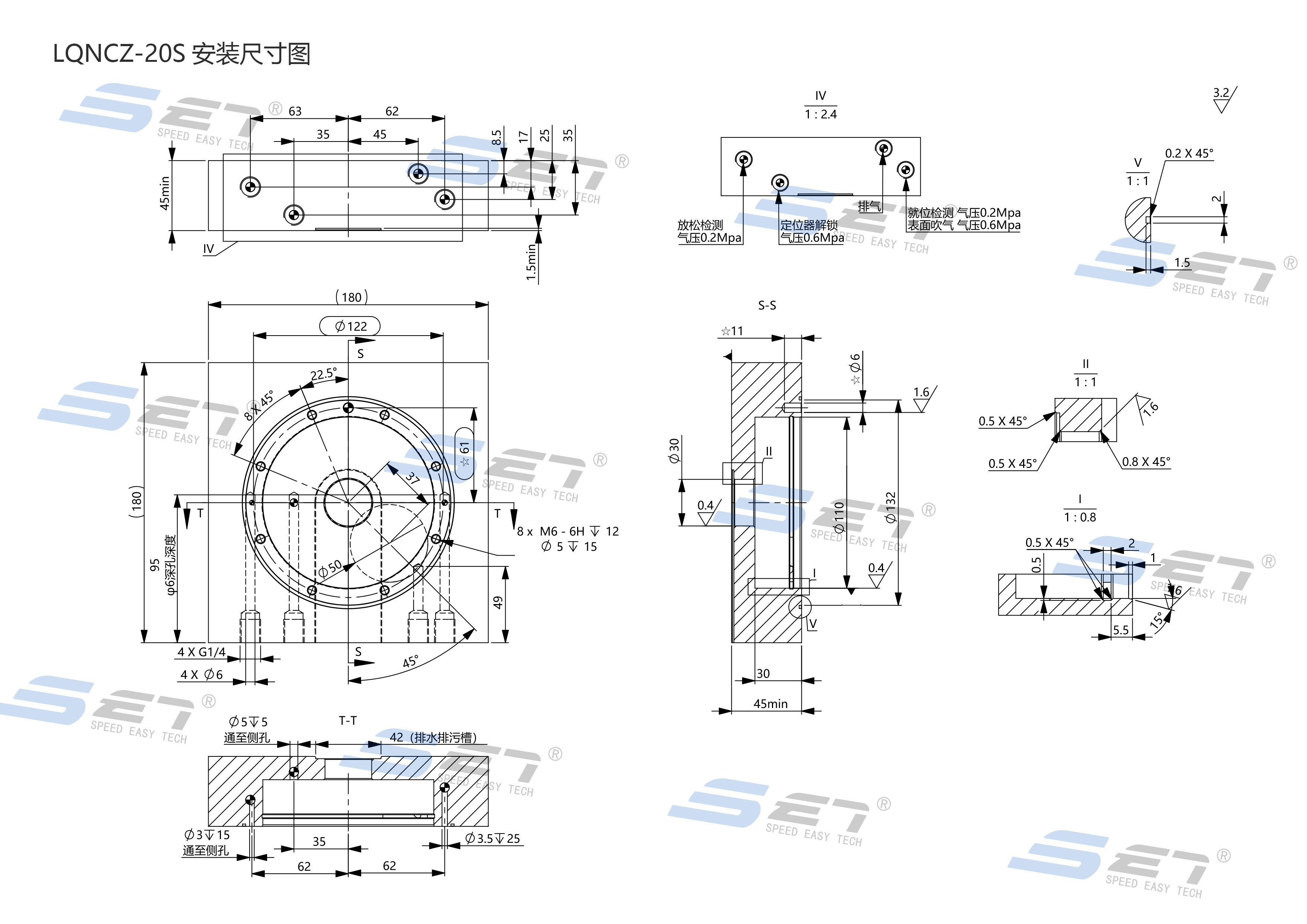

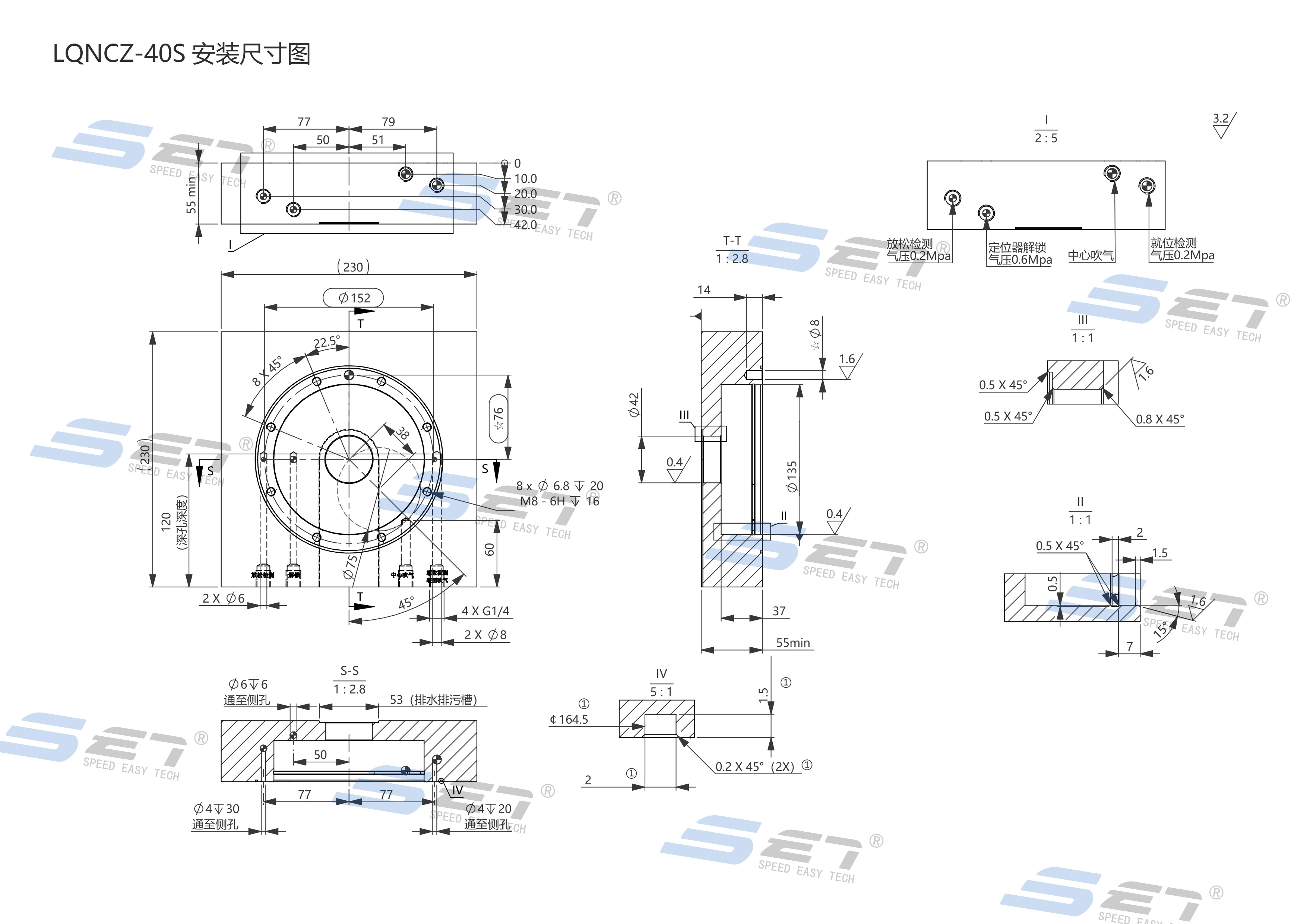

产品尺寸图

订单编号 解锁方式
夹紧力(kN)
 拉紧力（kN） 吹气 举升力（kN）
(0.6MPa时)		 重量（kg）
LQNCZ-10S 气压 10 25 √ 50 1.7
LQNCZ-20S 气压 17 55 √ 100 2.5
LQNCZ-40S 气压 40 105 √ 150 4.2
LQNCDZ-10S 气压 10 25 √ 50 1.7
LQNCDZ-20S 气压 17 55 √ 100 2.5
LQNCDZ-40S 气压 40 105 √ 150 4.2

订单编号 ØL ØD(h6) ØD1 ØD2 H H1 H2 M K
LQNCZ-10S 112 85 26 97 49 11 12 M6 /
LQNCZ-20S 138 110 30 122 57 12 15 M6 /
LQNCZ-40S 172 135 42 152 70 15 18 M8 /
LQNCDZ-10S 112 85 26 97 49 11 12 M6 8
LQNCDZ-20S 138 110 30 122 57 12 15 M6 10
LQNCDZ-40S 172 135 42 152 70 15 18 M8 10
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）

自动化气压托盘举升型

  1. 气压解锁，弹簧机械锁紧；
  2. 材质：硬化不锈钢；
  3. 重复定位精度<0.003mm;
  4. 含举升功能，双面约束，精度高，刚性强；
  5. 含表面吹气清洁功能；
  6. 具有气密性就位放松检测接口。
