定向拉钉(Q10S/Q40S专用)

✔  限制旋转自由度，起定向作用

✔  短锥球锁型Q10S/Q40S零点定位器专用

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

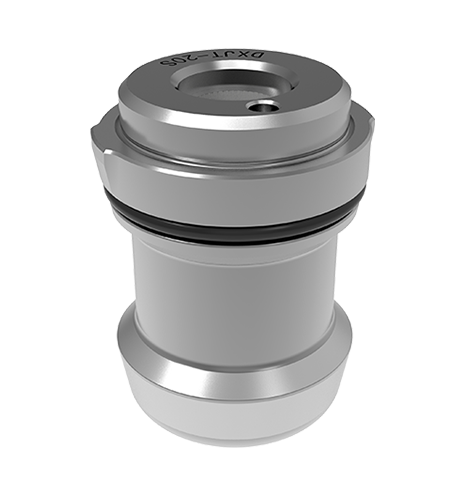

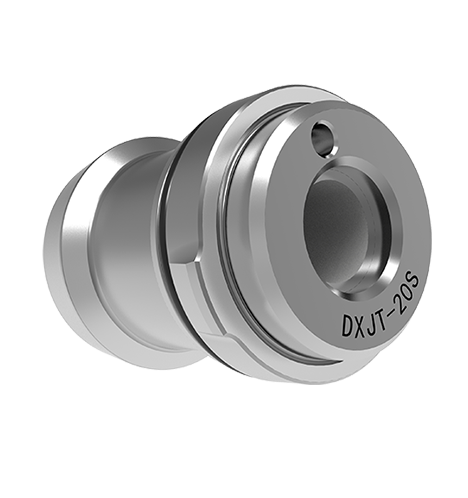

定向拉钉(Q10S/Q40S专用)

定位销，表面硬化处理。
高41.7mm（不含定向键），重140g。
只限制旋转自由度，起定向作用。
适用于短锥球锁型Q10S/Q40S零点定位器。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 表面硬化处理;

  • 适用于短锥球锁型Q10S/Q40S零点定位器。

苏州速易德工业装备系统有限公司（中文）

  • 只限制旋转自由，起到定向的作用;

产品尺寸图

订货编号 ØDN ØDN1
(h6)		 ØD2 H2 H1 H3 ØK Z 重量（g）
DXJT-10S 28 20 M12↧17 30.5 5 3 2 8 80
DXJT-40S 42 30 M12↧17 42 5 4 3 12.5 240
