四单元零点定位器基础板

✔  重复定位精度＜0.005mm

✔  夹紧力4x5kN，拉紧力4x15kN

✔  安装简单

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

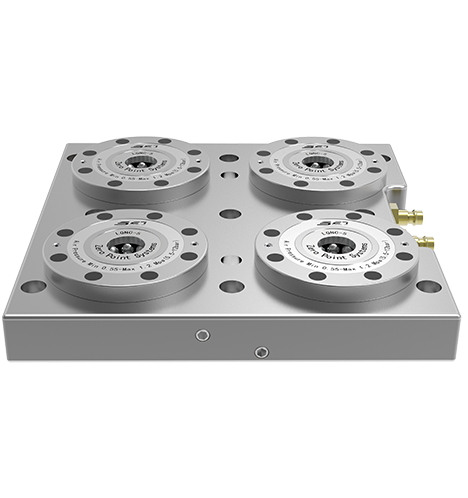

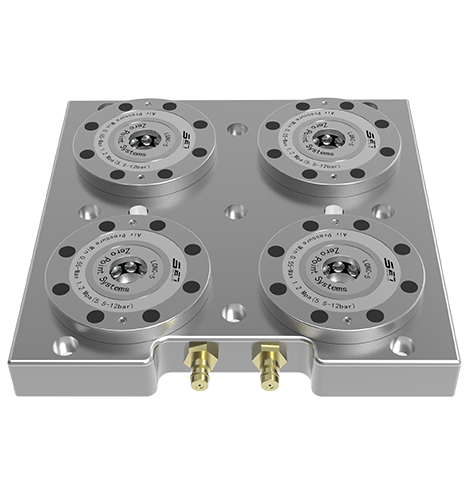

四单元零点定位器基础板

长200mm，宽200mm，板厚33.5mm（含定位器），重7.9kg，通过气压解锁，弹簧机械锁紧。

重复定位精度<0.005mm，单个四单元零点定位器基础板夹紧力4x5kN，拉紧力4x15kN，材质可定制。

可通过基板上的沉头孔锁紧在T型槽上，安装方便快捷，但至少需有两个定位孔，以便准确定位。

适用于金属或非金属切削领域。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 气压解锁，弹簧机械锁紧；

  • 表面及活塞硬化处理；

  • 通过基板上的沉头孔锁紧在T型槽上，安装简单；

苏州速易德工业装备系统有限公司（中文）

  • 材质：不锈钢(或客户的选择);

  • 重复定位精度<0.005mm;

  • 至少有两个定位孔，以便准确定位。

产品尺寸图

订货编号 解锁方式 夹紧力(kN) 拉紧力(kN) 吹屑 重量（kg）
Q4GWB-5 气压 4×5 4×15 √ 7.9

订货编号 A B C SM ØE1 ØE2 H H1 R
Q4GWB-5 200 180 150 100 11.5 6.5 25 8.5 G1/8
