两单元零点定位器基础板

✔  重复定位精度＜0.005mm

✔  夹紧力2x5kN，拉紧力2x15kN

✔  安装简单

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

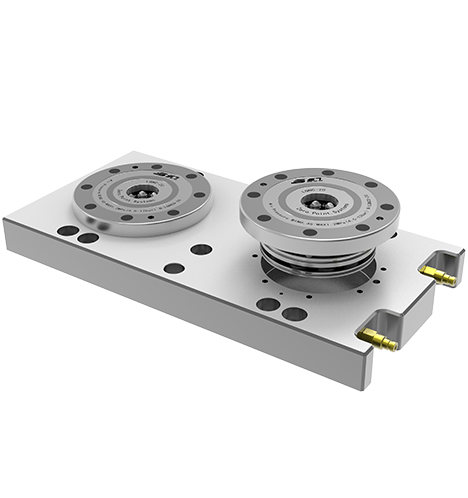

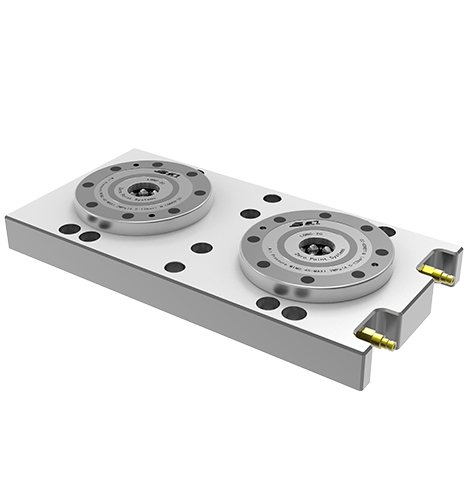

两单元零点定位器基础板

长200mm，宽100mm，高33.5mm（含定位器），重3.8kg，通过气压解锁，弹簧机械锁紧。
重复定位精度<0.005mm，单个两单元零点定位器基础板夹紧力夹紧力2x5kN，拉紧力2x15kN，材质可定制。
可通过基板上的沉头孔锁紧在T型槽上，安装方便快捷，但至少需有两个定位孔，以便准确定位。
适用于金属或非金属切削领域。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 气压解锁，机械锁紧；

  • 表面及活塞硬化处理；

  • 通过基板上的沉头孔锁紧在T型槽上，安装简单；

苏州速易德工业装备系统有限公司（中文）

  • 材质：不锈钢(或客户的选择);

  • 重复定位精度<0.005mm;

  • 适用于金属或非金属切削行业

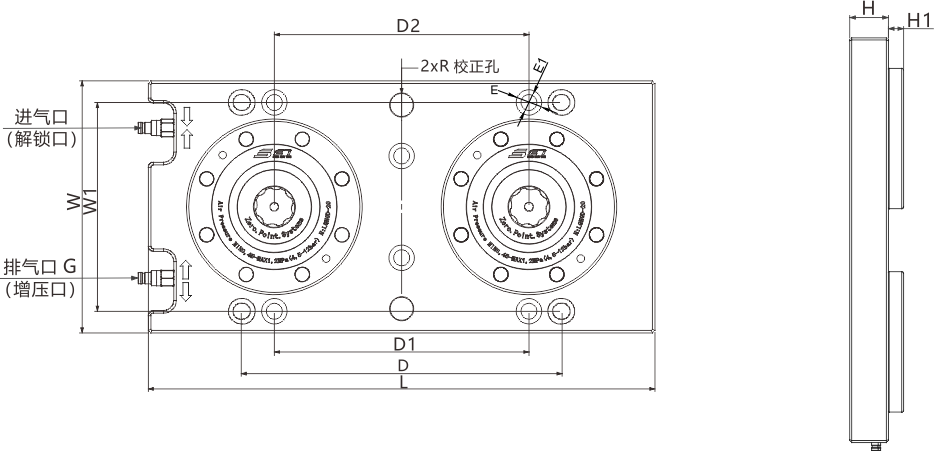

产品尺寸图

订货编号 解锁方式 夹紧力(kN) 拉紧力(kN) 重量（kg）
Q2GWB-5 气压 2×5 2×15 3.8

订货编号 A G C D E E1 B H J K(±0.01) M N
Q2GWB-5 200 100 50 25 6.5 11 150 85 45 100 25 8.5
