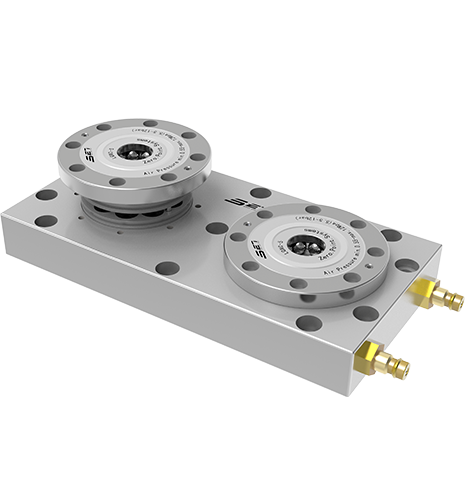

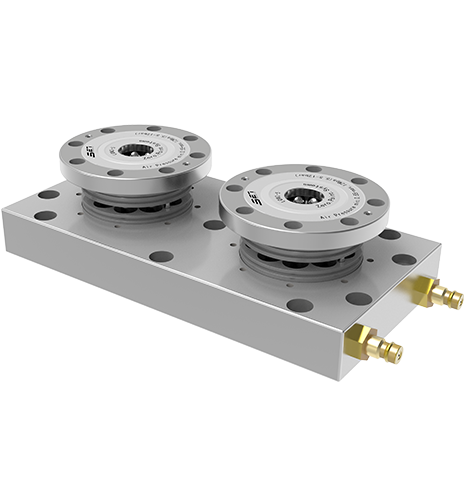

两单元零点定位器基础板

✔  重复定位精度＜0.005mm

✔  夹紧力2x10kN，拉紧力2x25kN

✔  安装简单

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

两单元零点定位器基础板

长366mm，宽166mm，高40mm（含定位器），重12.6kg，可通过气压、液压解锁，弹簧机械锁紧。
重复定位精度<0.005mm，单个两单元零点定位器基础板夹紧力2x10kN，拉紧力2x25kN，材质可定制。
可通过基板上的沉头孔锁紧在T型槽上，安装方便快捷，排气口安装消音器，防止异物进入。
适用于金属或非金属切削领域。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 气压/液压解锁，机械锁紧；

  • 表面及活塞硬化处理；

  • 通过基板上的沉头孔锁紧在T型槽上，安装简单；

苏州速易德工业装备系统有限公司（中文）

  • 材质：不锈钢(或客户的选择);

  • 重复定位精度<0.005mm;

  • 排气口安装消音器，防止异物进入。

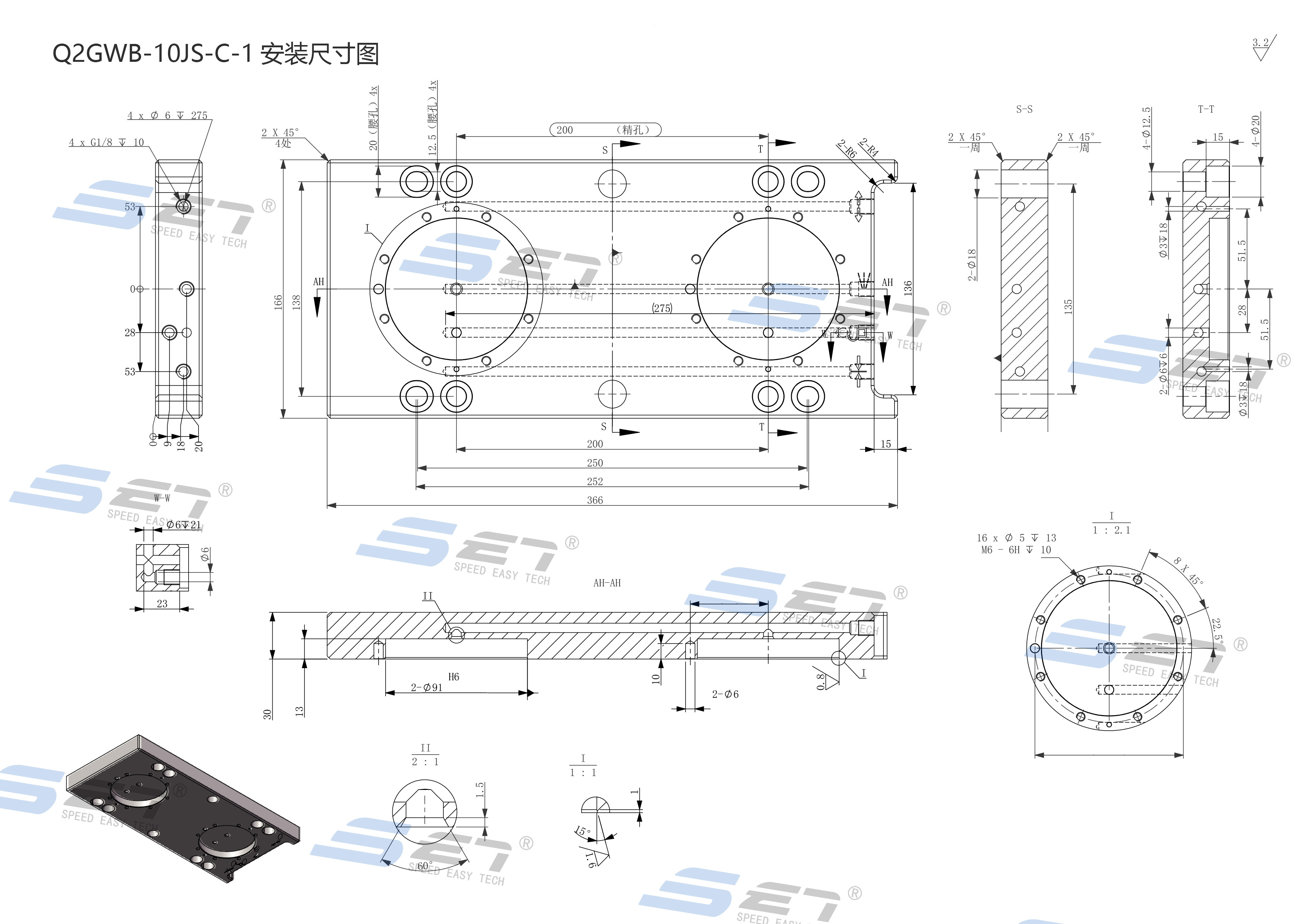

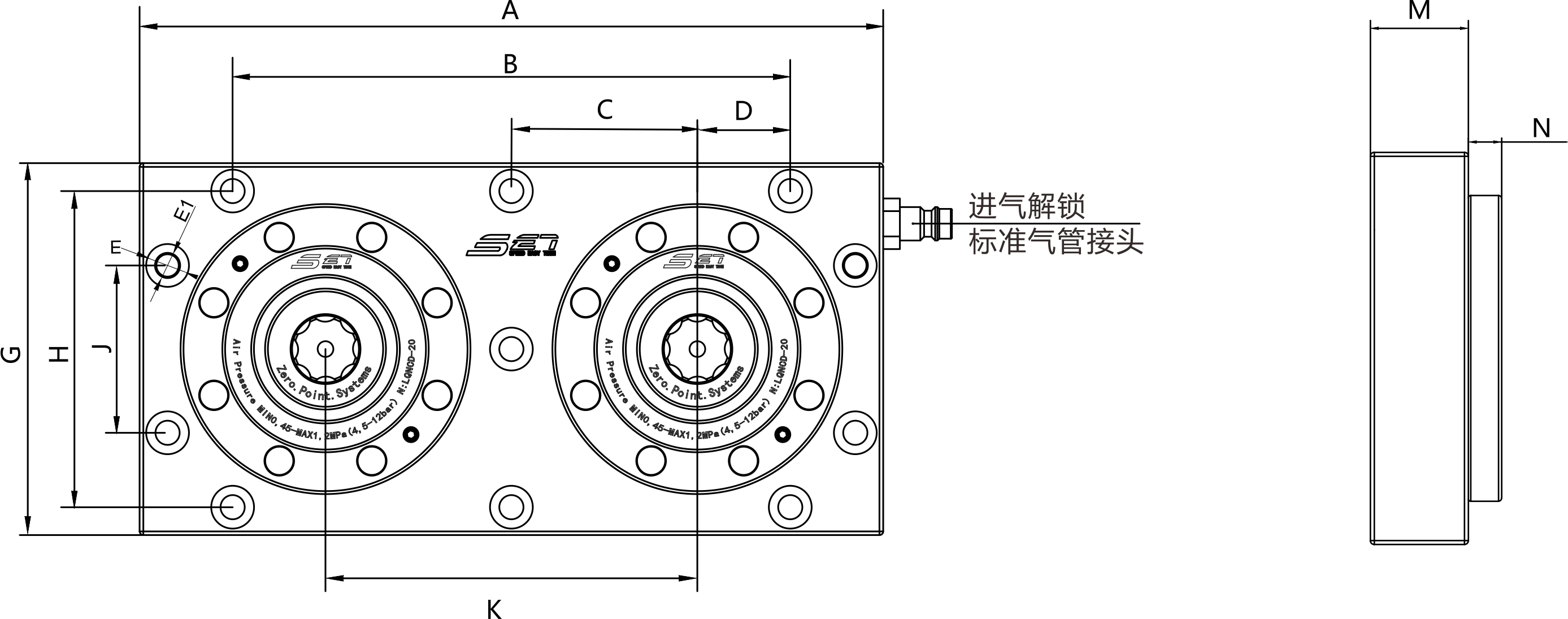

产品尺寸图

订货编号 解锁方式 夹紧力(kN) 拉紧力(kN) 重量（kg）
Q2GWB-10 气压 2×10 2×25 12.6
Q2GWB-20 气压 2x17 2x55 22.7

订货编号 L W D D1

D2

(±0.01)

W1

 H H1 ØR E E1 G
Q2GWB-10 366 166 250-252 200 200

138

 30 10 18 20 12.5 G1/8
Q2GWB-20 366 198 250-252 200 200 164 38 15 18 20 12.5 G1/4
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）

两单元零点定位器基础板

  1. 两单元零点定位器基础板长366mm、宽166mm、高40mm（含定位器），重12.6kg。可以通过气压和液压解锁，通过弹簧机械锁定。
  2. 重复定位精度<0.005mm，单个二单元零位定位器底板夹紧力2x10kN，拉紧力2x25kN，材质可定制。
  3. 可通过基板上的沉头孔锁定在T型槽内，安装方便快捷，排气口安装消音器，防止异物进入。
  4. 适用于金属或非金属切割。
