卧式加工中心专用立柱

✔  重复定位精度＜0.005mm

✔  夹紧力（2x）6x10KN

✔  拉紧力（2x）6x25KN

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

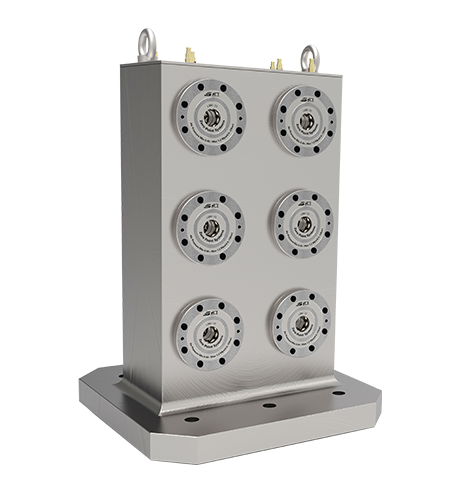

卧式加工中心专用立柱

重量228kg，可采用气压、液压解锁，机械锁紧。
重复定位精度<0.005mm，材质HT300。

夹紧力（2x）6x10kN，拉紧力（2x）6x25kN。

适用于卧加CNC机床加工。
适用于金属或非金属切销领域。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 气压/液压解锁、机械锁定；

  • 表面及活塞硬化处理；

  • 适用于卧加CNC机床加工；

苏州速易德工业装备系统有限公司（中文）

  • 材质：HT300；

  • 重复定位精度<0.005mm；

  • 适用于金属或非金属切销领域。

产品尺寸图

订货编号 解锁方法 夹紧力(kN) 拉紧力(kN) 吹屑 重量（kg）
Q6LZ-10 气压 (2x)6x10 (2x)6x25 √ 228
Q6LZ-20 气压 (2x)6x17 (2x)6x55 √ 272

尺寸编号 A B C ØD F G H K
Q6LZ-10 168 144 304 110 160 548 72 32
Q6LZ-20 210 180 380 138 200 685 90 40
