六单元零位定位器基板

✔  重复定位精度＜0.005mm

✔  夹紧力6x10kN，拉紧力6x25kN

✔  安装简单

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

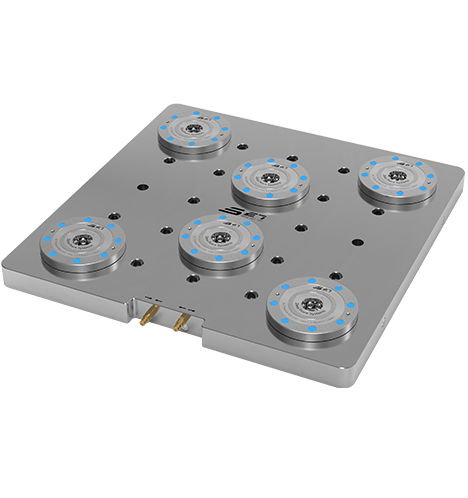

六单元零位定位器基板

六单元零点定位器基础板长498mm，宽498mm，高42mm（含定位器），

重18kg，可通过气压、液压解锁，弹簧机械锁紧。
重复定位精度<0.005mm，单个六单元零点定位器基础板

夹紧力6x10kN，拉紧力6x25kN，材质可定制。
可通过基板上的沉头孔锁紧在T型槽上，安装方便快捷，

但至少需有两个定位孔，以便准确定位。
适用于金属或非金属切削领域。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 气压/液压解锁，机械锁紧；

  • 表面及活塞硬化处理；

  • 通过基板上的沉头孔锁紧在T型槽上，安装简单；

苏州速易德工业装备系统有限公司（中文）

  • 材质：不锈钢(或客户的选择);

  • 重复定位精度<0.005mm;

  • 至少有两个定位孔，以便准确定位。

产品尺寸图

订货编号 解锁方式 夹紧力(kN) 拉紧力(kN) 吹屑 重量（kg）
Q6XGWB-10 气压 6×10 6×25 √ 18
Q6XGWB-20 气压 6×17 6×55 √ 32

尺寸编号 A B C D SM1 ØE ØE1 H H1 R
Q6XGWB-10 498 350 175 498 200 20 12.5 32 10 G1/8
Q6XGWB-20 598 400 200 598 200 20 12.5 38 15 G1/4
