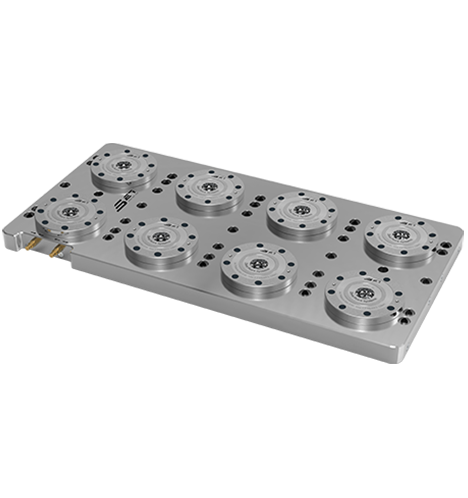

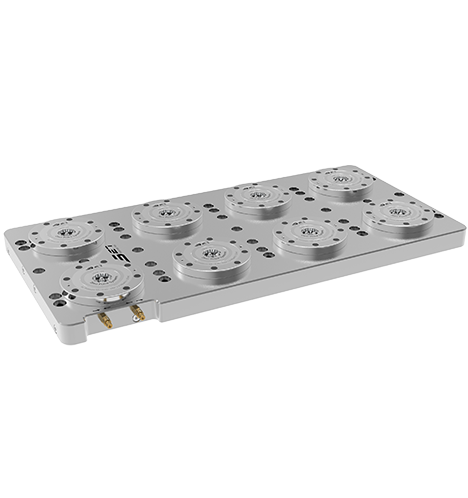

八单元零点定位器基础板

✔  重复定位精度<0.005mm

✔  夹紧力8x17kN

✔  拉紧力8x55kN

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

八单元零点定位器基础板

八单元零点定位器基础板长798mm，宽398mm，高53mm（含定位器），

重量121.5kg，可采用气压、液压解锁，弹簧机械锁紧。
重复定位精度<0.005mm，单个八单元零位定位器底板夹紧。

拉力8x17kN，拉力8x55kN，材质可定制。
可通过基板上的沉孔锁定在T型槽内，安装快捷，

但至少需要两个定位孔才能准确定位。
适用于金属或非金属切削领域。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 气动/液压解锁、机械锁定；

  • 表面及活塞硬化处理；

  • 通过基板上的沉头孔，锁定在T型槽上，安装简单；

苏州速易德工业装备系统有限公司（中文）

  • 材质：不锈钢（或客户选择）；

  • 重复定位精度<0.005mm；

  • 至少两个定位孔，定位准确。

产品尺寸图

订货编号 解锁方法 夹紧力(kN) 拉紧力(kN) 吹屑 重量（kg）
Q8XGWB-20 气压 8x17 8x55 √ 121.5

尺寸编号 A B C D SM1 ØE ØE1 F G H H1 R
Q8XGWB-20 798 764 382 764 200 20 12.5 200 398 38 15 G1/4
