三角形立柱

✔  重复定位精度＜0.005mm

✔  夹紧力（3x）3x10KN

✔  拉紧力（2x）3x25KN

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

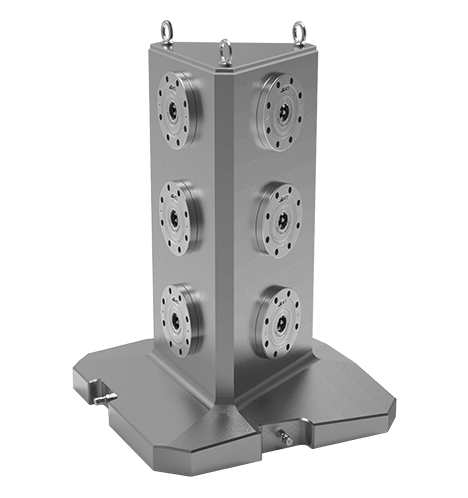

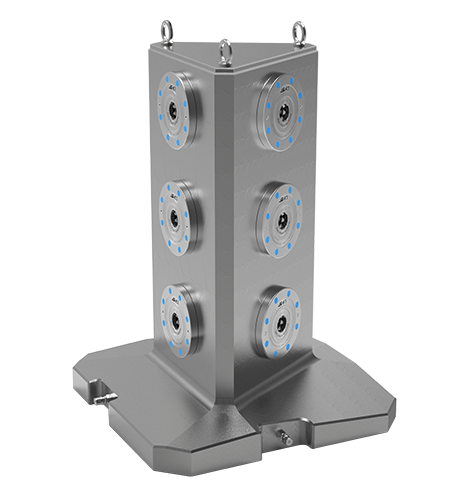

三角形立柱

三角形立柱重量260kg，可采用气压、液压解锁，机械锁紧。
重复定位精度<0.005mm，表面及活塞硬化处理。

夹紧力（3x）3x10kN，拉紧力（3x）3x25kN，材质HT300。

适用于卧加CNC机床加工。
适用于金属或非金属切削领域。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 气动/液压解锁，机械锁紧；

  • 表面及活塞硬化处理；

  • 适用于卧加CNC机床加工；

苏州速易德工业装备系统有限公司（中文）

  • 材质：HT300；

  • 重复定位精度<0.005mm；

  • 适用于金属或非金属切削领域。

产品尺寸图

订货编号 解锁方式 夹紧力(kN) 拉紧力(kN) 吹屑 重量（kg）
Q9LZ-10 气压 (3x)3x10 (3x)3x25 √ 260
Q9LZ-20 气压 (3x)3x17 (3x)3x55 √ 303

尺寸编号 A B C D E F G H I J K
Q9LZ-10 250 224 550 160 152 15 216 12 550 110 24
Q9LZ-20 313 280 688 200 190 19 271 15 688 138 30
