250/300/400mm基础板

✔  重复定位精度＜0.005mm

✔  夹紧力20kN，拉紧力52kN

✔  可定制

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

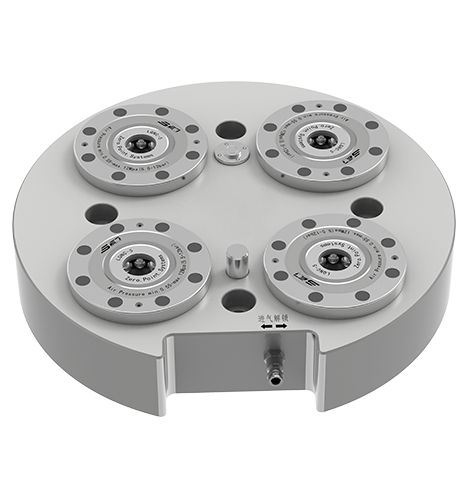

250/300/400mm基础板



       两单元零点定位器基础板长200mm，宽200mm，高33.5mm（含定位器），重7.9kg，

通过气压解锁，弹簧机械锁紧。重复定位精度<0.005mm，单个两单元零点定位器基础

板夹紧力4x5kN，拉紧力4x15kN，材质可定制。

       可通过基板上的沉头孔锁紧在T型槽上，安装方便快捷，但至少需有两个定位孔，以便

准确定位。适用于金属或非金属切削领域。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 气动解锁、机械锁紧；

  • 表面及活塞硬化处理；

  • 通过基板上的沉头孔，锁定在T型槽上，安装简单；

苏州速易德工业装备系统有限公司（中文）

  • 材质：模具钢/不锈钢（或客户选择）；

  • 重复定位精度<0.005mm；

  • 至少两个定位孔，定位准确。

产品尺寸图

订货编号 解锁方法 夹紧力(kN) 拉紧力(kN) 吹屑 重量（kg）
Q4GWY乙-250 气压 4×5 4×13 √ 16.5
Q4GWYB-300 气压 4×10 4×25 √ 25
Q4GWYB-400
气压 4×17 4×55 √ 39.5

尺寸编号 ØA(±0.01) ØB C ØD H H1
Q4GWYB-250 150 250 45° 150 45 8.5
Q4GWYB-300 190 300 45° 150 50 10
Q4GWYB-400
250 400 45° 150 45 35
