800/1000mm基础板

✔  重复定位精度<0.005mm；
✔  夹紧力119kN，拉紧力385kN；
✔  具备就位检测和放松检测功能。

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

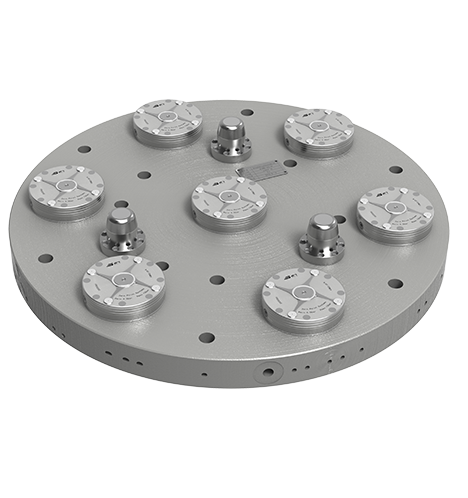

800/1000mm基础板

800mm基础板直接采用，直径800mm，板厚100mm（不含导柱），

重量261kg，不锈钢材质；
重复定位精度<0.01mm，单块800mm基板；
此基本版本标配 LQNCZ-20-K 定位器；
可根据需求定制，适用于五轴、车床、机床加工、金属或非金

属切削领域。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 气动解锁、机械锁紧；

  • 表面及活塞硬化处理；

  • 特殊要求可联系我们定制；

  • 适用于五轴、卧车、机床加工。

苏州速易德工业装备系统有限公司（中文）

  • 材质：不锈钢；

  • 重复定位精度<0.01mm；

  • 适用于金属或非金属切削领域;

产品尺寸图

订货编号 解锁方式 夹紧力(kN) 拉紧力(kN) 吹气 重量（kg）
Q7GWYB-800 气压 7×17 7×55 √ 261
Q9GWYB-1000 气压 9×17 9×55 √ 514

尺寸编号 ØA ØB(±0.02) ØC ØD E F H1 H2
Q7GWYB-800 400 600 700 800 60°（x6） 60°（x6） 65 35
Q9GWYB-1000 500 750 850 1000 60°（x6） 60°(x6) 75 35
