630/800mm基础板

✔  重复定位精度<0.01mm

✔  夹紧力85kN，拉紧力275kN

✔  配备就位检测和放松检测功能


  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

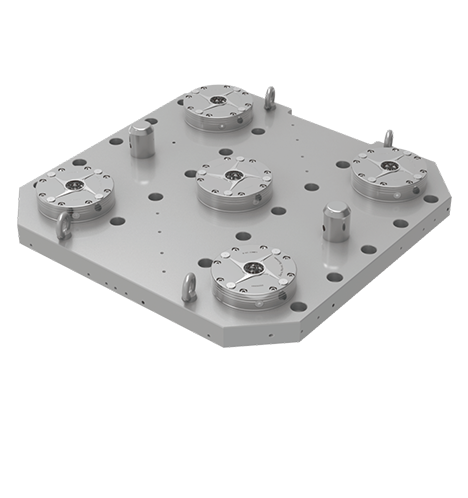

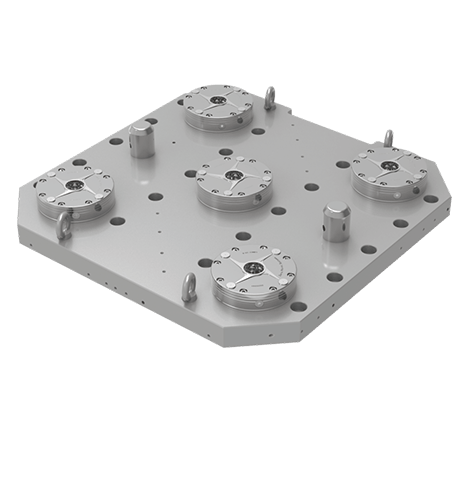

630/800mm基础板

630mm底板，直径630mm，板厚87mm（含定位器)，

重量160.5kg，不锈钢材质。
重复定位精度<0.01mm，单次630mm
该基本版本标配 LQNCZ-20-K 定位器。
可根据需求定制，适用于四轴、车床、机床加工、

金属或非金属切削领域。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 气动解锁、机械锁紧；

  • 表面及活塞硬化处理；

  • 特殊要求可联系我们定制；

  • 适用于五轴、卧车、机床加工。

苏州速易德工业装备系统有限公司（中文）

  • 材质：不锈钢；

  • 重复定位精度<0.01mm；

  • 适用于金属或非金属切削领域;

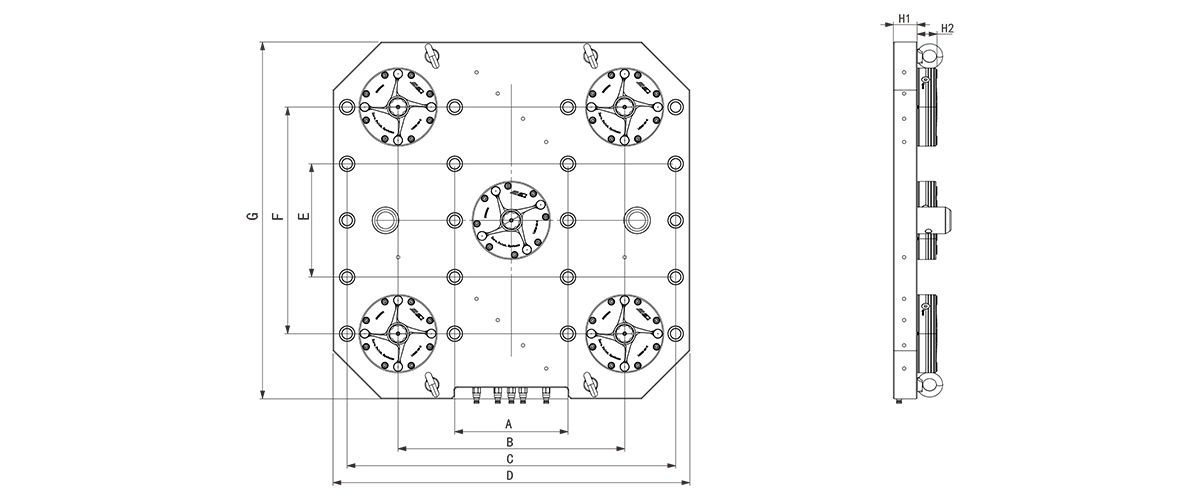

产品尺寸图

订货编号 解锁方式 夹紧力(kN) 拉紧力(kN) 吹气 重量（公斤）
Q5GWB-630 气压 5×17 5×55 √ 160.5
Q5GWB-800 气压 5×17 5×55 √ 306

尺寸编号 ØA ØB(±0.01) ØC ØD F(±0.01) E G H1 H2
Q5GWB-630 200 400 580 630 400 200 630 52 35
Q5GWB-800 200 500 680 800 400 200 800 62 35
