550mm基础板

✔  重复定位精度<0.01mm

✔  夹紧力4x5kN，拉紧力4x15kN

✔  配备到位检测和松弛检测功能

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

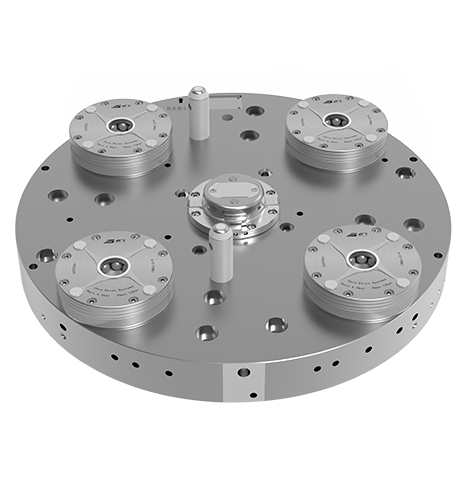

550mm基础板

550mm基础板直径为550mm，板厚为97mm（不含导柱），

重量为160.5kg，采用不锈钢材质。
重复定位精度小于0.01mm，单块550mm基板夹紧力78kN，

拉紧力245kN。
配备就位检测和放松检测功能。
此基本版本标配 LQNCZ-20-K 定位器。
可根据需求定制，适用于四轴、车床、机床加工、金属或非

金属切削领域。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 气压解锁、机械锁定；

  • 重复定位精度<0.003mm；

  • 适用于金属或非金属切割领域；

苏州速易德工业装备系统有限公司（中文）

  • 材质：不锈钢；

  • 特殊要求可联系我们定制；

  • 适用于五轴、轨枕、机床加工。

产品尺寸图

订货编号 解锁方法 夹紧力(kN) 拉紧力(kN) 吹屑 重量（kg）
Q4GWYB-550 气压 4×17 4×55 √ 115

尺寸编号 ØA ØB(±0.01) ØC ØD E F G H1 H2
Q4GWYB-550 334 410 456 550 430 80 230 63 35
