1200mm基础板

✔  重复定位精度<0.015mm；
✔  夹紧力136kN，拉紧力935kN；
✔  配备就位检测和放松检测功能。

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

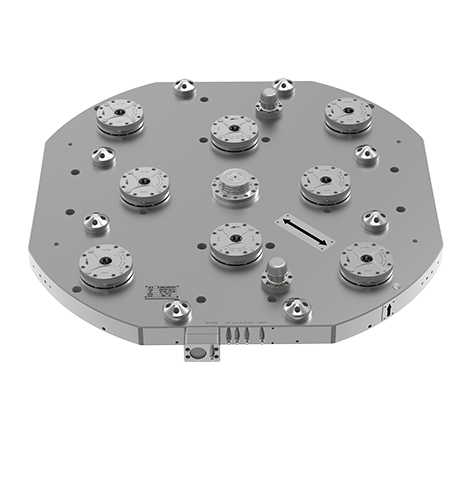

1200mm基础板

八单元零点定位器底板长1115mm，厚100mm（不含导柱），重563kg；

采用不锈钢材质；
重复定位精度<0.015mm，单块1200mm底板；
本标配 LQNCZ-20-K 定位器；
可根据需求定制；

适用于五轴、车床、机床加工、金属或非金属切削领域。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 气动解锁、机械锁紧；

  • 表面及活塞硬化处理；

  • 特殊要求可联系我们定制；

  • 适用于五轴、卧车、机床加工。

苏州速易德工业装备系统有限公司（中文）

  • 材质：不锈钢；

  • 重复定位精度<0.015mm；

  • 适用于金属或非金属切削领域;

产品尺寸图

订货编号 解锁方式 夹紧力(kN) 拉紧力(kN) 吹气 重量（kg）
Q8GWB-20K-1200 气压 8×17 8×55 √ 563

尺寸编号 A B C ØD E F G H I J K L M R W1 W2
Q8GWB-20K-1200 180 300 500 750 900 950 1100 1150 180 1200 900 1000 1100 600 65 35
