锁紧浮动拉钉

✔  增加拉紧力

 限制旋转自由度,起定向作用

✔  适用于直柱球锁型零点定位器

  • 苏州速易德工业装备系统有限公司(中文)
  • 苏州速易德工业装备系统有限公司(中文)
  • 苏州速易德工业装备系统有限公司(中文)
详图
  • 苏州速易德工业装备系统有限公司(中文)
  • 苏州速易德工业装备系统有限公司(中文)
  • 苏州速易德工业装备系统有限公司(中文)
联系我们
苏州速易德工业装备系统有限公司(中文) 产品参数 苏州速易德工业装备系统有限公司(中文) 尺寸图 苏州速易德工业装备系统有限公司(中文) 资料下载 苏州速易德工业装备系统有限公司(中文) 相关配件
产品概述

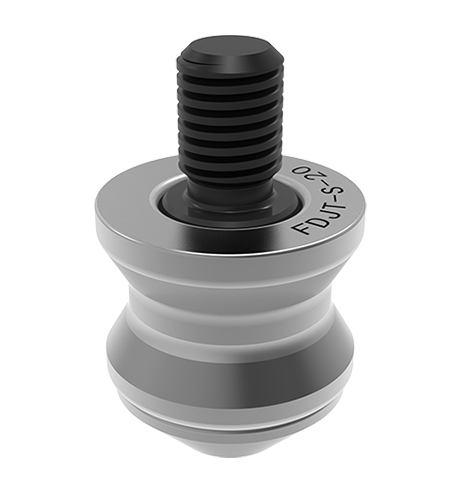

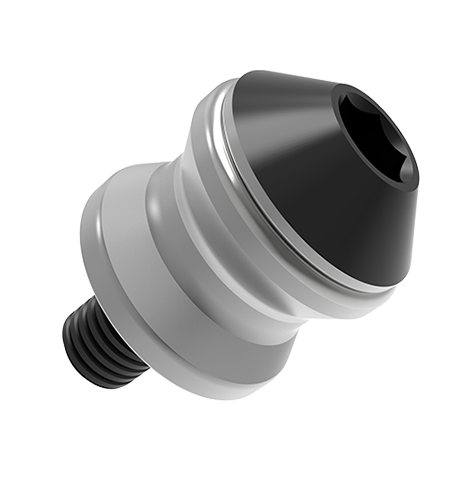

锁紧浮动拉钉


锁紧浮动拉钉,硬化处理
直径32mm,高32.05mm(不含安装螺纹),重152g。
此拉钉不仅起到增加拉紧力作用,还限制旋转自由度,起到定向作用。
适用于直柱球锁型零点定位器。

苏州速易德工业装备系统有限公司(中文)
产品特点
  • 硬化处理;

  • 只增加拉紧力作用;

苏州速易德工业装备系统有限公司(中文)
  • 只限制旋转自由,起到定向的作用;

  • 适用于直柱球锁型零点定位器。

产品尺寸图

订货编号 ØDN M

T+0.1

0

H H1 H2 SW 浮动量
(mm)
重量(g)
FDJT-S-20 31.8 M12 0.025 32.05 22.85 18.25 SW10 ±0.5 152
