固定法兰盘

✔  用于将台面式安装型零点定位器安装在机床工作台

✔  适用不同的T型槽尺寸工作台

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

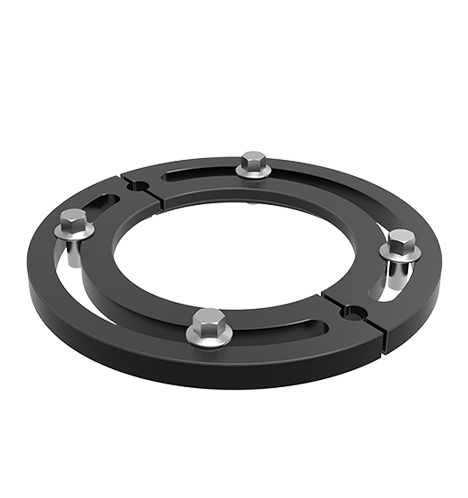

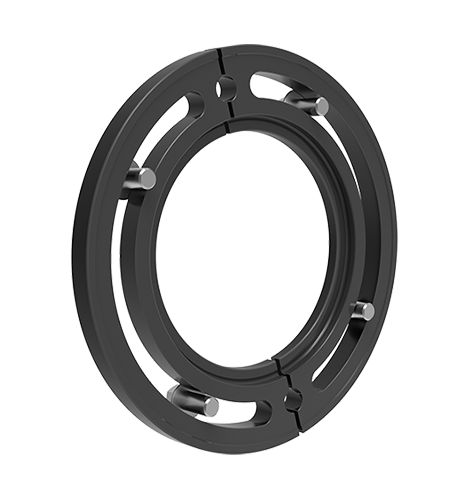

固定法兰盘

固定法兰盘，P20材质，表面QPQ盐浴氮化。
直径198mm，厚13.5mm（不含螺栓）。
用于将台面式安装型零点定位器(LQTMS)安装在机床工作台。
可适用不同T型槽尺寸工作台。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 固定法兰用于将台面式(LQTMS)安装于机床工作台上；

苏州速易德工业装备系统有限公司（中文）

  • 适用于不同T型槽尺寸的工作台。

产品尺寸图

订货编号 ØD ØDB ØLK ØL M H ØE 配套螺栓
GDFL-5 120 69.5 88 96.5 8.5 9 79.4 M8
GDFL-10 170 100 127 167.5 10.5 11.5 113 M10
GDFL-20 198 128 155 137.5 12.5 13.5 139 M12
