气动虎钳

✔  重复定位精度<0.01mm

✔  夹紧力2.5~6.5kN

✔  单爪行程2mm

✔  可用于光面、仿形、燕尾、齿形夹持

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

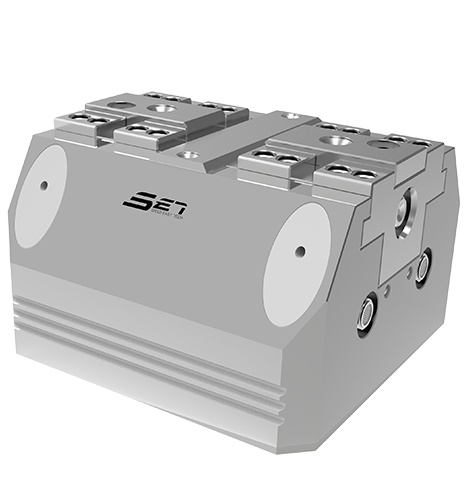

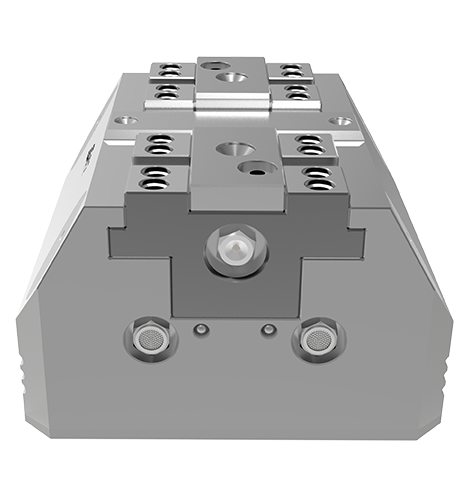

Q100气动虎钳

长100mm，宽100mm，重4kg。

解锁口通气时可使钳口打开，同时还带有增压功能，通过弹簧回弹实现夹紧。

重复定位精度<0.01mm，单个虎钳夹紧力2.5~6.5kN，单爪行程2mm， 大工作气压9bar。

底部与零点定位器配合使用，可用于光面、仿形、燕尾、齿形夹持。

硬化不锈钢材质，表面及导轨硬化处理，适用于金属或非金属加工领域。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 气源打开，弹簧机械锁紧，具有增压功能；

  • 表面及导轨硬化处理；

  • 大工作气压：9bar；

苏州速易德工业装备系统有限公司（中文）

  • 材质：硬化不锈钢；

  • 重复定位精度<0.01mm；

  • 底部与零点定位器配合使用。

产品尺寸图



订货编号 解锁方式 重复定位精度（mm） 夹紧力（kN）

单爪行程

（mm）

 重量（kg）
Q100-T/C​​/Y/F 气压 0.01 2.5~6.5 2 4
Q140-T/C​​/Y/F 气压 0.01 5~9 3 7
Q200-T/C​​/Y/F 气压 0.02 26~35 7 24

订货编号 A B C D E F G J H H1 H2 H3 H4 M
Q100-T/C​​/Y/F 100 14 7 10 47 37.4 20 59 65 63.2 27.5 15 10 M8
Q140-T/C​​/Y/F 140 20 10 18 68 54 28 80 70.5 68.7 31 15 13.5 M8
Q200-T/C​​/Y/F 200 24 12 38 102 90 45 129 90.2 88.7 45 15 17.5 M8
