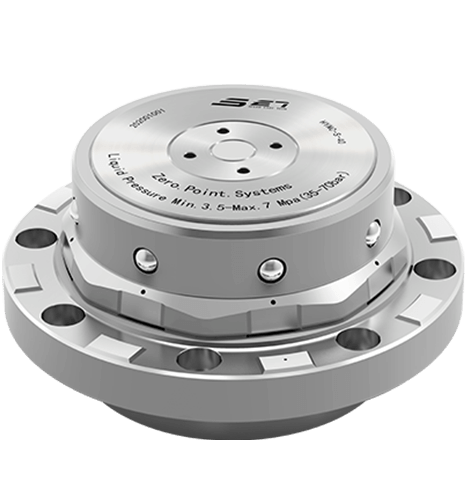

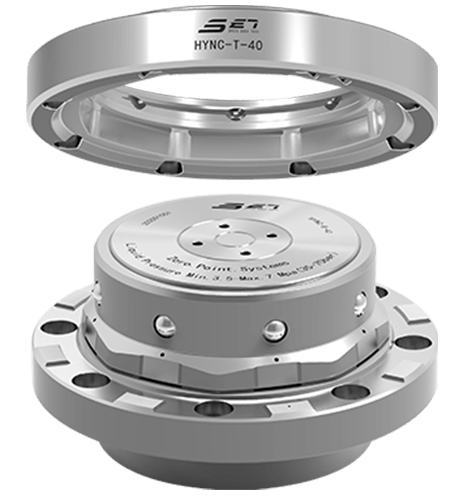

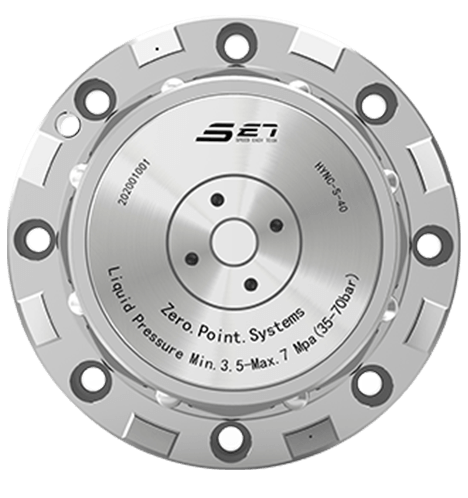

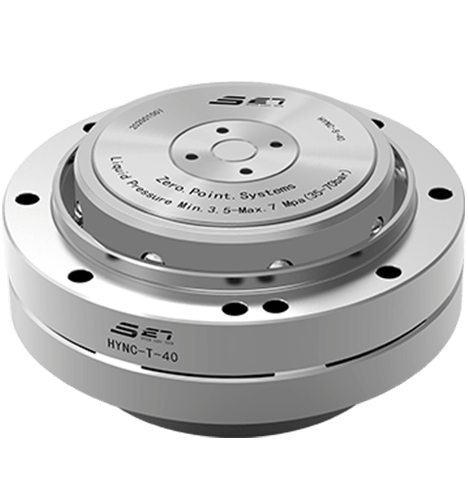

八角锥形零点定位器

✔  重复定位精度＜0.003mm

✔  夹紧力8kN

✔  八面约束，适合单颗使用

✔  温度使用范围 0℃~70℃

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

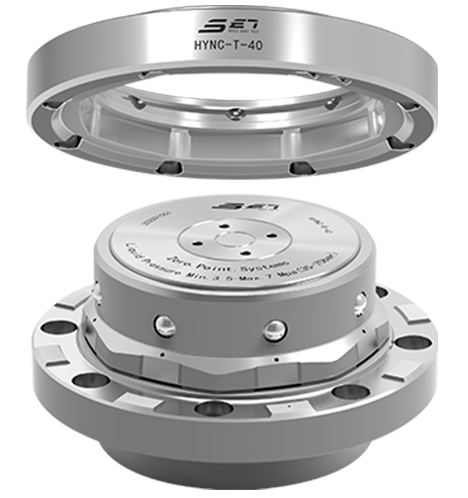

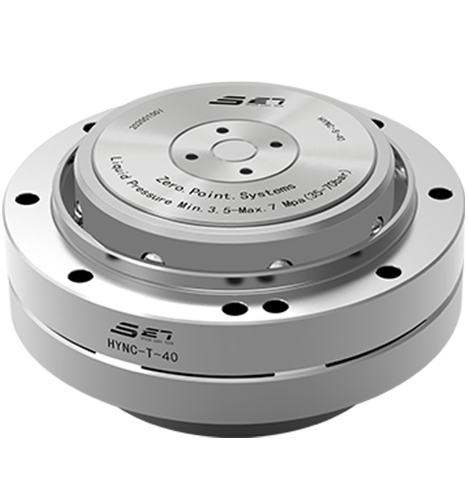

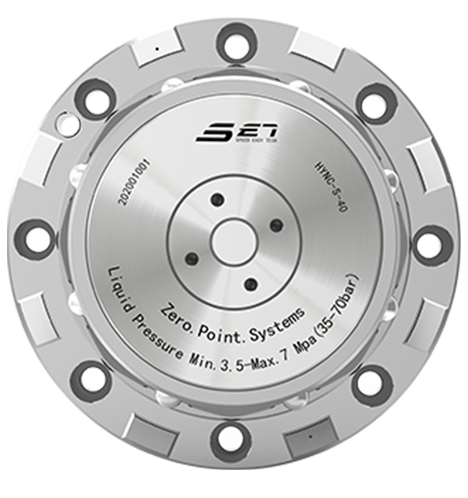

八角锥形零点定位器

气压解锁，弹簧机械锁紧；
重复定位精度＜0.003mm；

单颗定位器夹紧力8kN，气压0.6MPa时；
八面约束，适合单颗使用；
带夹紧，放松检测接口；
适用于自动化，车床、CNC、四轴加工使用；

以及对定心精度、轴向力、离心力要求较高的场合。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 气压/液压解锁，弹簧机械锁紧；

  • 重复定位精度<0.003mm;

  • 八面约束，适合单颗使用；

苏州速易德工业装备系统有限公司（中文）

  • 材质：硬化不锈钢；

  • 带夹紧，放松检测接口；

  • 定位面有气孔，可自动清洁。

产品尺寸图
型号 气压型 液压型
HQNC-10 HQNC-20 HQNC-40 HQNC-60 HYNC-10 HYNC-20 HYNC-40 HYNC-60
夹紧力（kN） 3.5 5 8 15 10 16 25 40
抬升力 气压0.6MPa（kN） 0.5 0.5 1 1.5 /
液压3.5MPa（kN） / 1.5 3.2 4.6 4.5
液压5MPa（kN） / 5.7 9.8 15.3 20.1
液压7MPa (kN) / 11.4 18.7 29.4 40.9
托盘装夹时允许偏心量(mm) ±1 ±1 ±1 ±1.5 ±1 ±1 ±1 ±1.5
抬升量（放松时的托盘抬升量）（mm） 0.3mm
使用环境温度(℃) 0~70℃
重量 主夹紧器(kg) 1.8 3.4 6.8 12 1.8 3.4 6.8 12
托盘适配器(kg) 0.4 0.8 1.6 3 0.4 0.8 1.6 3

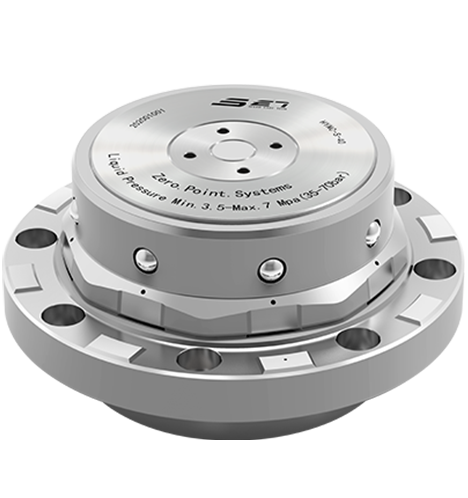

主夹紧器

订货编号 ØDN ØD1 ØD2 ØD3 ØD4 ØD5 H HA HB HC

HQNC-S-10

HYNC-S-10

 100 97 89 70 60 74 55 21 12 21

HQNC-S-20

HYNC-S-20

 125 121 111 86 75 89 71.5 29 15 21

HQNC-S-40

HYNC-S-40

 160 156 140 110 95 110 82 38 19 24

HQNC-S-60

HYNC-S-60

 200 194 178 142 115 130 92.5 41 23 25

订货编号 HF ØQA ØQB ØQC MA MB MC

ØRA

(H7)

ØRX

(±0.01)

ØRY

(±0.01)

HQNC-S-10

HYNC-S-10

 4.4 9.5 5.5 5.5 M6*1 89 R43.5 5 38 25

HQNC-S-20

HYNC-S-20

 4.4 11 6.5 6.8 M8*1.25 110 R55 6 47 31

HQNC-S-40

HYNC-S-40

 4.4 14 7 8.5 M10*1.5 140 R67 8 60 39

HQNC-S-60

HYNC-S-60

 4.4 17.5 11 11 M12*1.75 175 R91.5 10 7 49

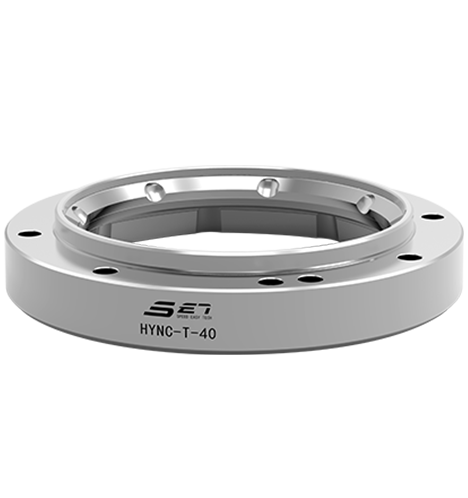

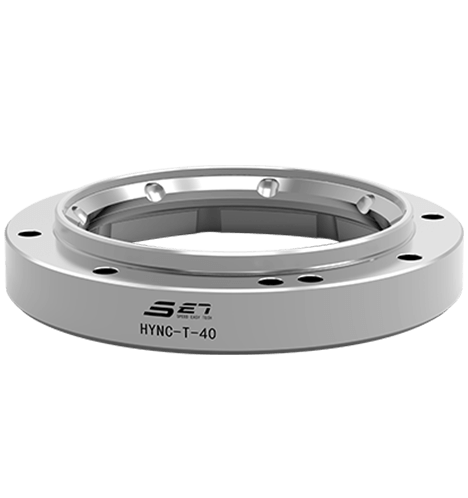

托盘适配器

订货编号 ØD1 ØD2 ØD3 ØD4 ØD5 H H1 H2

HQNC-T-10

HYNC-T-10

 100 82 70.3 89 97 21 7.5 15

HQNC-T-20

HYNC-T-20

 125 100 86.3 111 121 26 10 19

HQNC-T-40

HYNC-T-40

 160 125 110.3 140 156 29 12 22

HQNC-T-60

HYNC-T-60

 200 166 142.3 178 194 35 15 28

订货编号 A ØG ØN M ØT

ØRA

(H7)

ØRX

(±0.01)

ØRY

(±0.01)

HQNC-T-10

HYNC-T-10

 90 4.5 4.5 M5*0.8 8 5 38 25

HQNC-T-20

HYNC-T-20

 113 5.5 5.5 M6*1 9.5 6 47 31

HQNC-T-40

HYNC-T-40

 143 6.8 6.8 M8*1.25 11 8 60 39

HQNC-T-60

HYNC-T-60

 180 9 9 M10*1.5 14 10 77 49

主夹紧器

订货编号 ØD1 ØD2 A B H H1 M ØN ØU TA ØTB

ØRA

(H7)

ØRX

(±0.01)

ØRY

(±0.01)

HQNC-S-10

HYNC-S-10

 74 73.7 89 90 28 11 M5 2.5 3 R43.5 5 5 38 25

HQNC-S-20

HYNC-S-20

 89 88.7 110 115 30 11 M6 2.5 3 R55 5 6 47 31

HQNC-S-40

HYNC-S-40

 110 109.9 145 146 32 13 M8 5 4 R67 10 8 60 39

HQNC-S-60

HYNC-S-60

 130 129.7 175 186 37 13 M10 5 4 R81.5 10 10 77 79

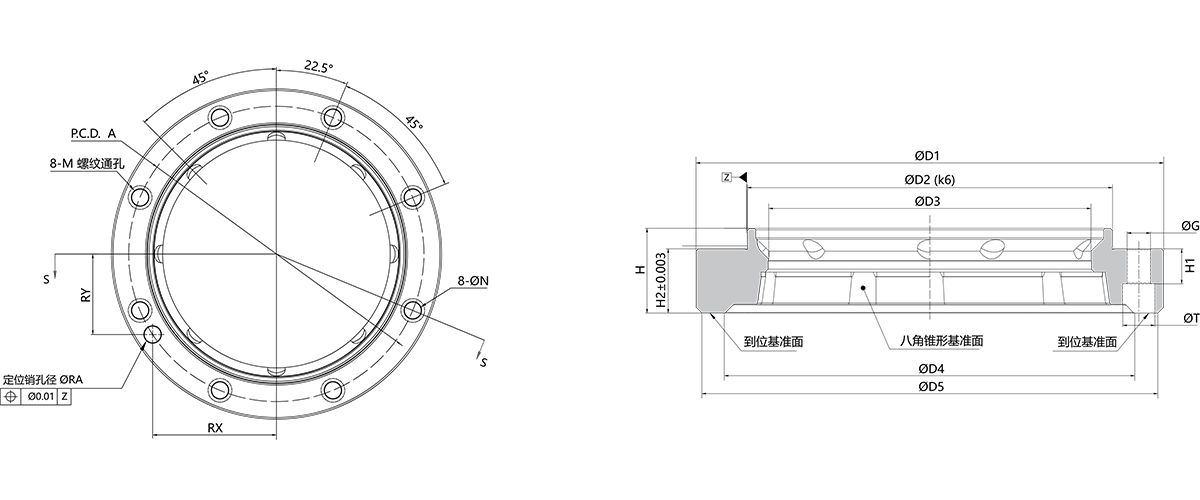

托盘适配器

订货编号

ØDN

(H6)

 ØA B C H1 ØN

ØRA

(H7)

ØRX

(±0.01)

ØRY

(±0.01)

HQNC-T-10

HYNC-T-10

 82 5.5 90 M4 10 50 5 38 25

HQNC-T-20

HYNC-T-20

 100 6.8 113 M5 14 65 6 47 31

HQNC-T-40

HYNC-T-40

 125 9 143 M6 17 80 8 60 39

HQNC-T-60

HYNC-T-60

 166 11 180 M8 17 120 10 77 49
