微型抓取

※  使用气动机械手

※  钢珠式夹紧器

※  耐拔力（保持力）70N

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

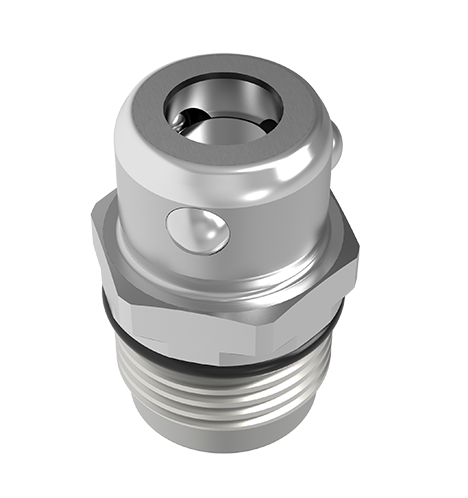

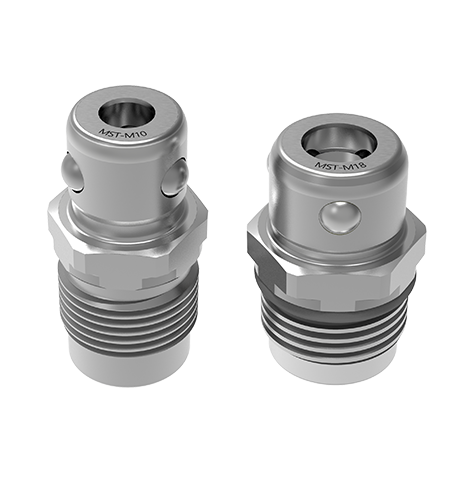

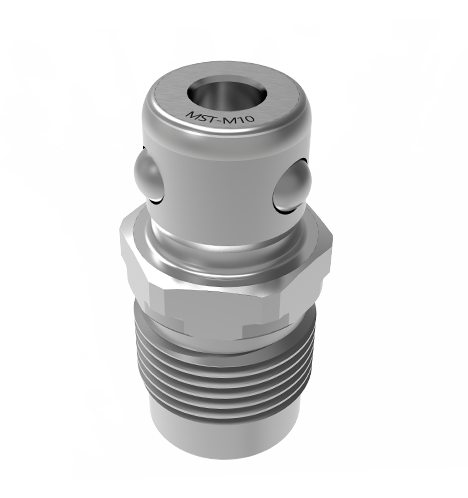

微型抓取

微型抓取使用气动机械手，钢珠式夹紧器。

缩径尺寸8mm，耐拔力（保持力）70N，耐压1MPa，重8g。

重量轻且体积紧凑、在几乎不影响机器人可搬运能力的状况下发挥其能力。

标准规格使用温度0℃-70℃，高温规格使用温度0℃-120℃。

适用于自动化多轴机器人搬运作业。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 使用气动机械手；

  • 重量轻且体积紧凑、在几乎不影响机器人可搬运能力的状况下发挥其能力。

苏州速易德工业装备系统有限公司（中文）

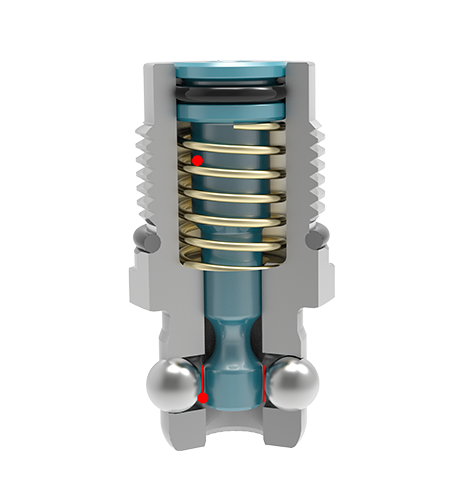

  • 钢珠式夹紧器；

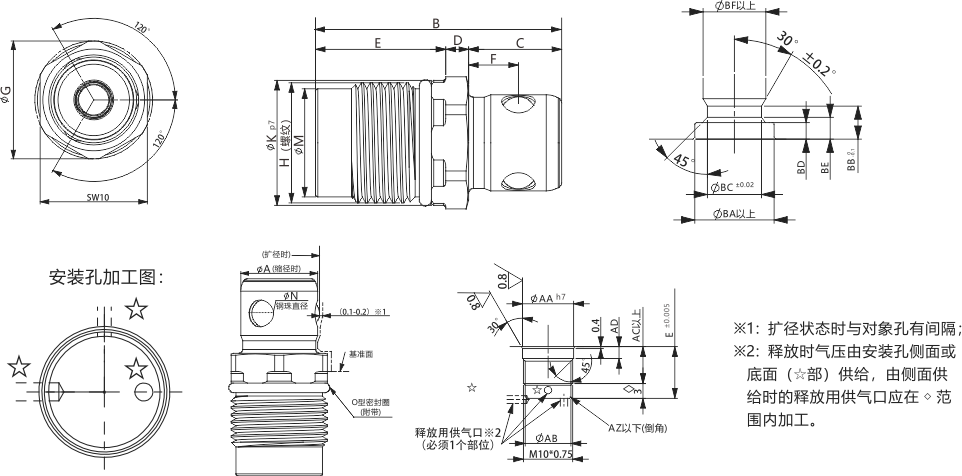

产品尺寸图

尺寸编号 扩缩径尺寸 B C D E F G H (标称*螺距) K M N
A缩径时 扩径时
MST-M10

8

 9.3 20.5 8 2 10.5 4.5 11

M10*0.75

10.4

 9 3
MST-M12 10  11.5 22.5 9 2.5 11 5 13.5

M12*1

12.4

 10.7 3.5
MST-M14 12  13.8 25 10 3 12 5.5 15.5

M14*1

14.4

 12.7 4
MST-M18 16  18.2 29.5 11.5 4 14 6.5 21.2

M18*1.5

19.4

 16.1 5

尺寸编号 AA AB AC AD AZ (倒角) BA BB BC BD BE

BF
MST-M10

10.4

9.3

 7.5 2.4 0.2 12 5 8.2 2.5 3.3

9.5
MST-M12

12.4

11

 8 2.4 0.4 14.5 5.8 10.2 3 4.6 11.7
MST-M14

14.4

13

 9 2.8 0.4 17 6.45 12.2 3.5 4.9 14.2
MST-M18

19.4

16.5

 10.5 3.8 0.4 23 8 16.2 4.5 6.5 18.6
