定位拉钉

✔  限制X轴、Y轴方向自由度

✔  适用于手动锥面下拉型零点定位器

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

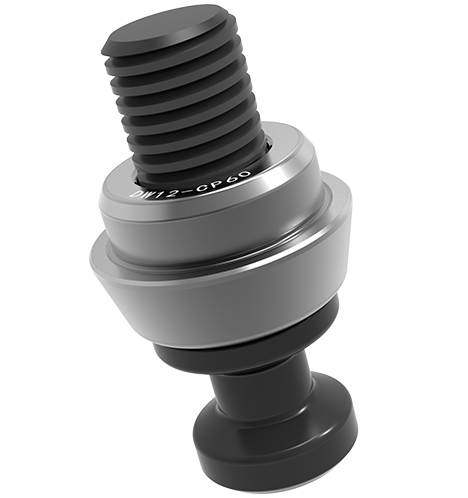

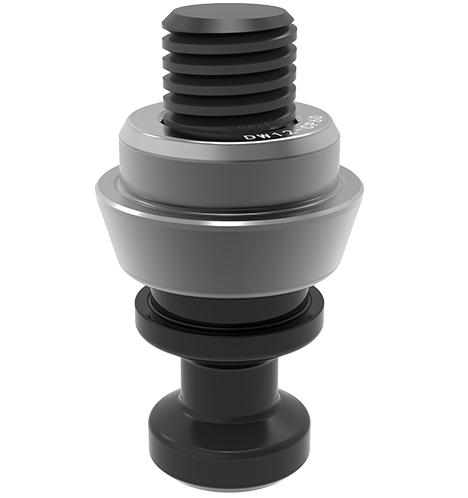

定位拉钉

表面硬化处理。

高33.5mm，重20g。

起到限制X轴、Y轴方向自由度作用。

适用于手动锥面下拉型零点定位器。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 精度要求高，表面硬化处理；

  • 适用于手动锥面下拉型零点定位器。

苏州速易德工业装备系统有限公司（中文）

  • 起到限制X、Y方向自由的作用；

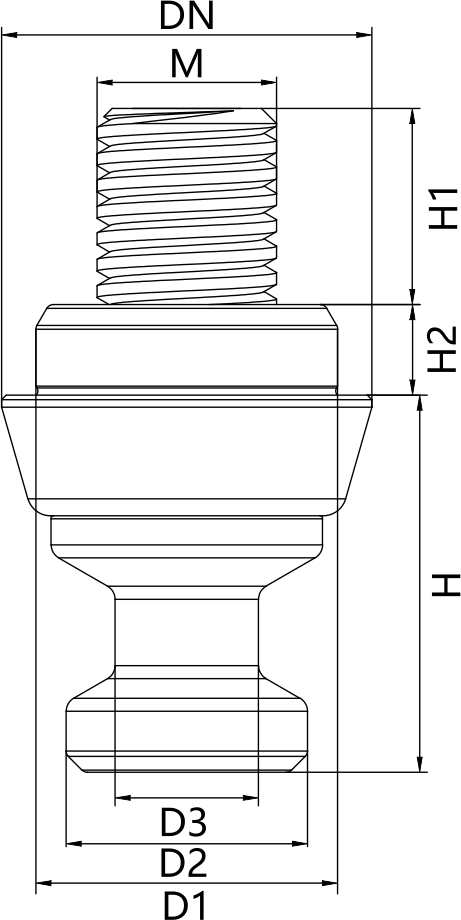

产品尺寸图

尺寸编号 ØDN ØD1 (G6) ØD2 ØD3 H H1 H2 M 重量 (kg)
DW08-CP40 16 12 11 6.5 16.5 12 5 M8 0.02
DW12-CP60 25 20 16 9.5 25 18 6 M12 0.07
DW16-CP80 32 25 21 13 33 22 7.5 M16 0.15
