手动锥形下拉式（单头型）

✔  重复定位精度＜0.005mm

✔  夹紧力：8kN

✔  允许紧固扭矩：8Nm

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

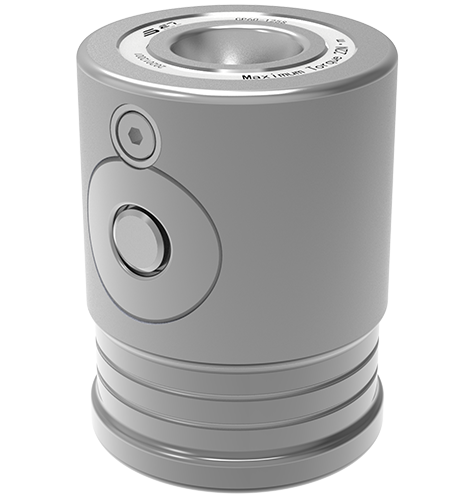

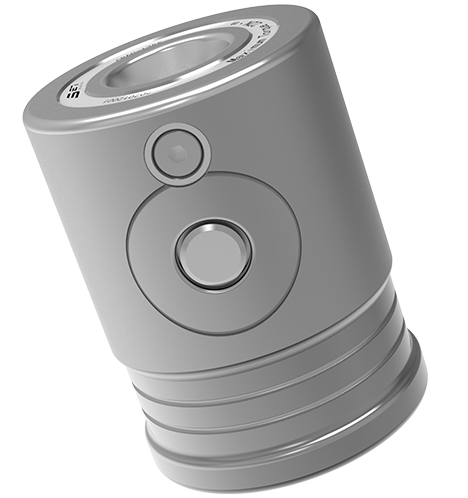

手动锥形下拉式（单头型）零点定位

其材质为硬化不锈钢。可通过手动操作进行解锁和夹紧。

重复定位精度＜0.005mm。单个定位器的夹紧力为8kN。其允许紧固扭矩为8Nm。

适用于模具加工及装配领域。适用于快速调整定位器中心距工况。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 手动解锁、夹紧；

  • 重复定位精度＜0.005mm；

  • 适用于模具加工、装配领域；

苏州速易德工业装备系统有限公司（中文）

  • 材质：硬化不锈钢；

  • 具有高夹持力；

  • 适用于快速调整定位器中心距工况。

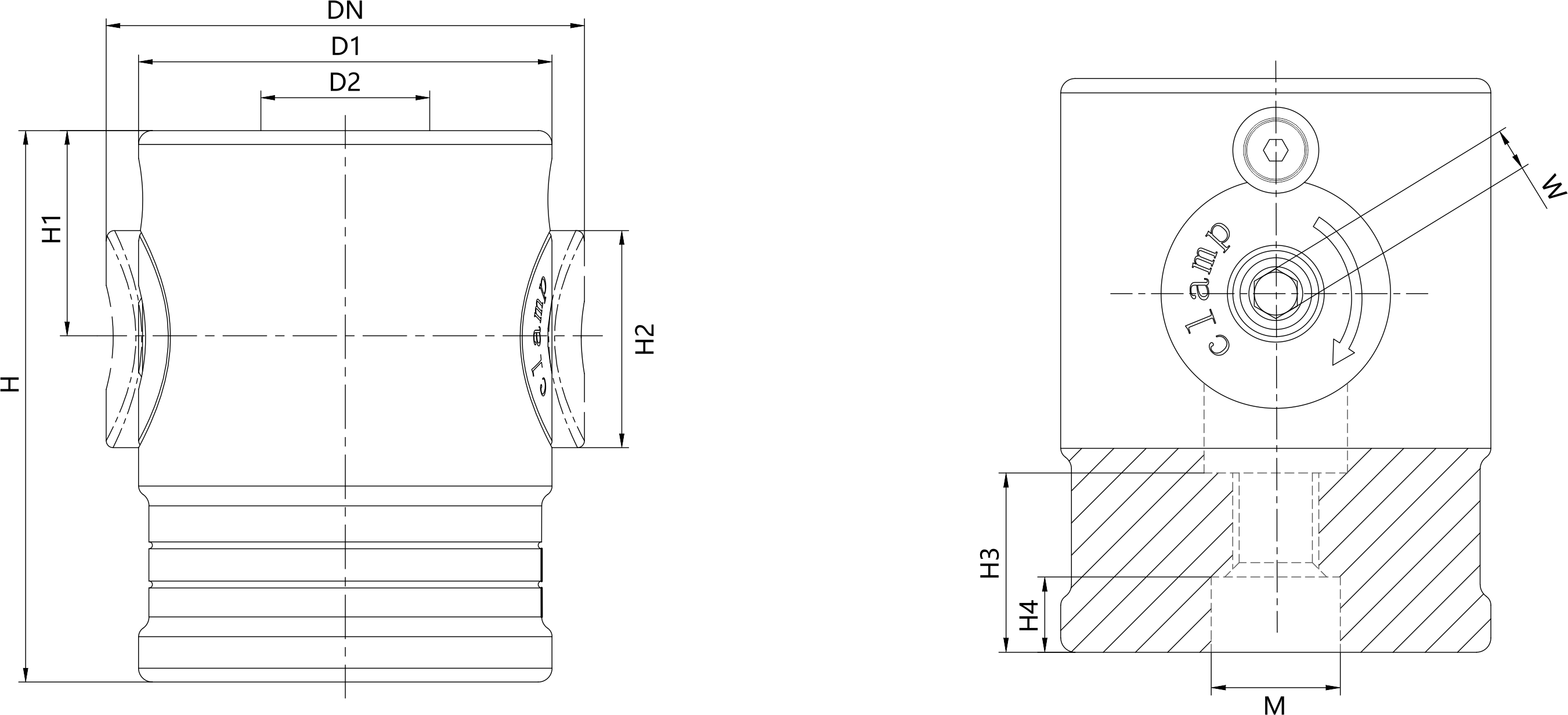

产品尺寸图

尺寸编号 解锁方式 夹紧力(kN)
容许紧固扭矩（Nm）
 重量（kg）
CP40-50S 手动 8 8 0.5
CP60-80S 手动 15 22 1.6
CP80-100S 手动 25 50 3.8

尺寸编号 DN D1 ØD2 H (±0.01)

H1

 H2 H3 H4 W M (H7)
CP40-50S 46 40 12 50 20 22 18 7.5 4 12
CP60-80S 69 60 18 80 30 32 25 10.5 6 18
CP80-100S 91 80 22 100 40 44 31 12.5 8 22
