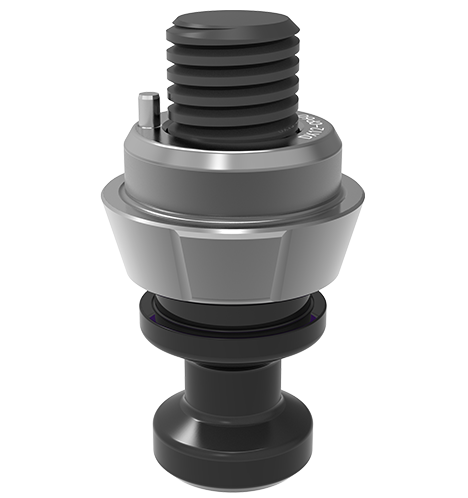

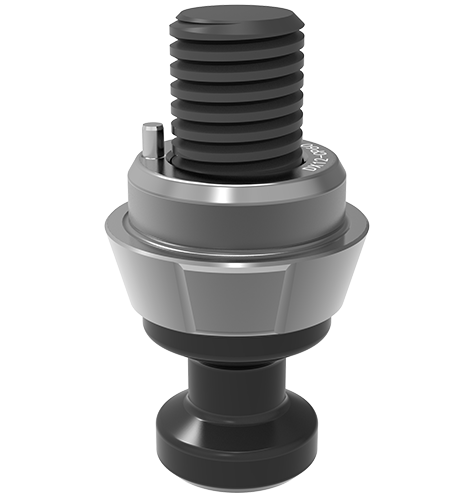

定向拉钉

✔  限制旋转自由度，起定向作用

✔  适用于手动锥面下拉型零点定位器

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

定向拉钉

表面硬化处理。

高33.5mm，重20g。

只限制旋转自由，起到定向的作用。

导向孔与定位边的角度为45°，适用于手动锥面下拉型零点定位器。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 表面硬化处理；

  • 导向孔与定位边的角度为45°;

苏州速易德工业装备系统有限公司（中文）

  • 只限制旋转自由，起到定向的作用；

  • 适用于手动锥面下拉型零点定位器。

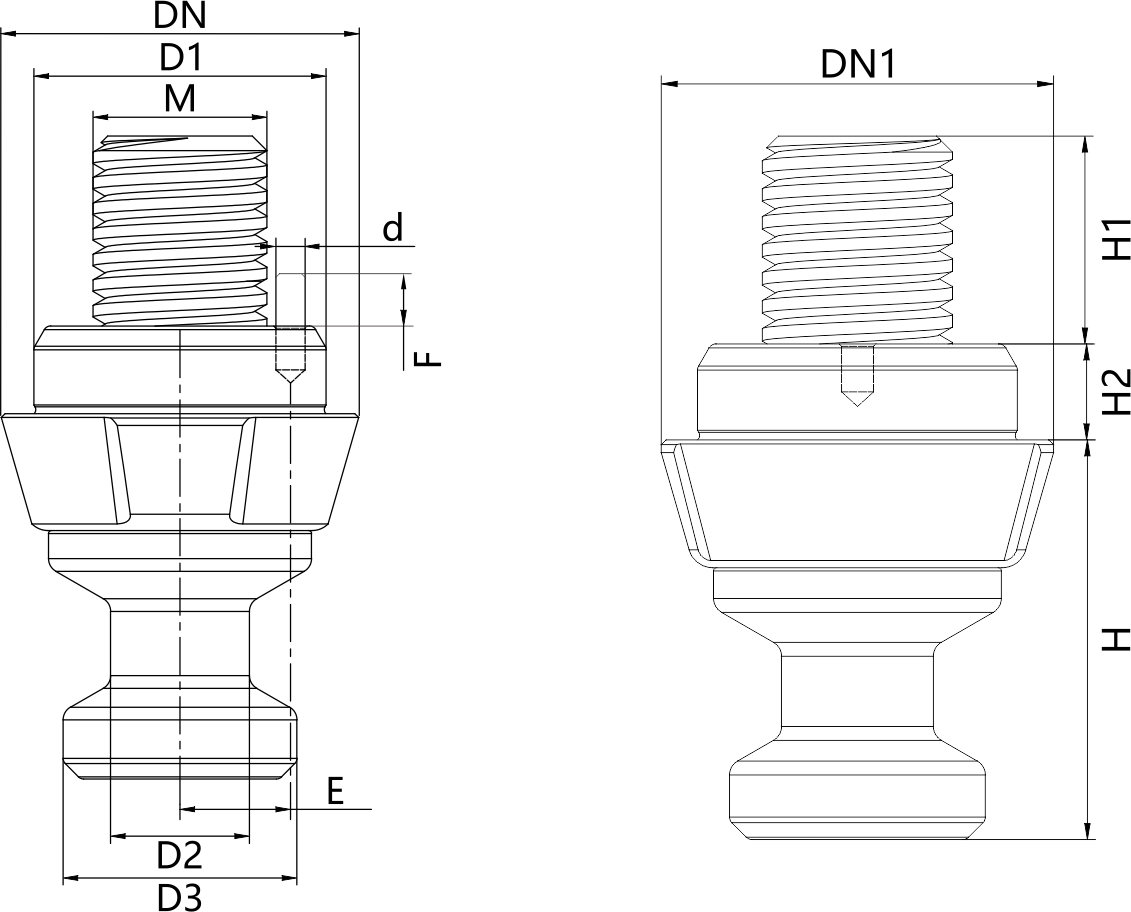

产品尺寸图

尺寸编号 ØDN ØDN1 ØD1 (G6) ØD2 ØD3 E F Ød H H1 H2 M 重量（kg）
DX08-CP40 15.5 16 12 6.5 11 5.5 4 2 16.5 12 5 M8 0.02
DX12-CP60 24.5 25 20 9.5 16 7.6 4 2 25 18 6 M12 0.07
DX16-CP80 31.5 32 25 13 21 9.5 5 2 33 22 7.5 M16 0.15
