定位套

✔ 重复定位精度<0.003mm

✔ 托盘和基板快速高精度定位

✔ 温度范围0°C至70°C

详图

联系我们

产品参数

尺寸图

资料下载

相关配件

产品概述

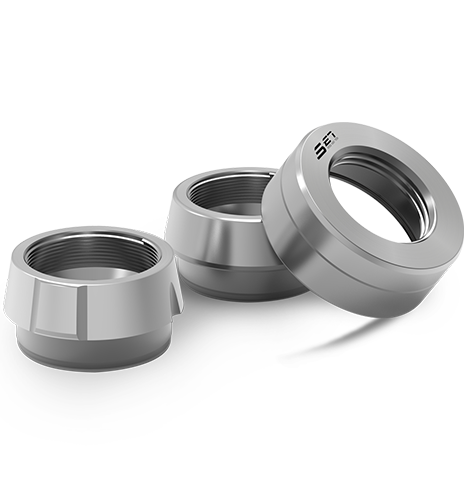

手动定位环

由定位拉钉（SDJT-PD）、定向拉钉（SDJT-PC）、定位套（SDJT）三部分组成，手动定位、锁紧、解锁。
重复定位精度<0.003mm，设计紧凑，有效利用空间，可快速实现托盘与基板高精度定位。
硬化不锈钢材质，使用温度范围0℃~70℃。
适用于： 1.金属或非金属加工领域； 2.手动夹具快换。可实现托盘与基板高精度定位；重型托盘定位，承载能力大。

产品特点

手动定位、锁紧、解锁；
材质：硬化不锈钢；
紧凑的设计，有效利用空间。

重复定位精度<0.003mm；
快速实现托盘与基板的高精度定位；

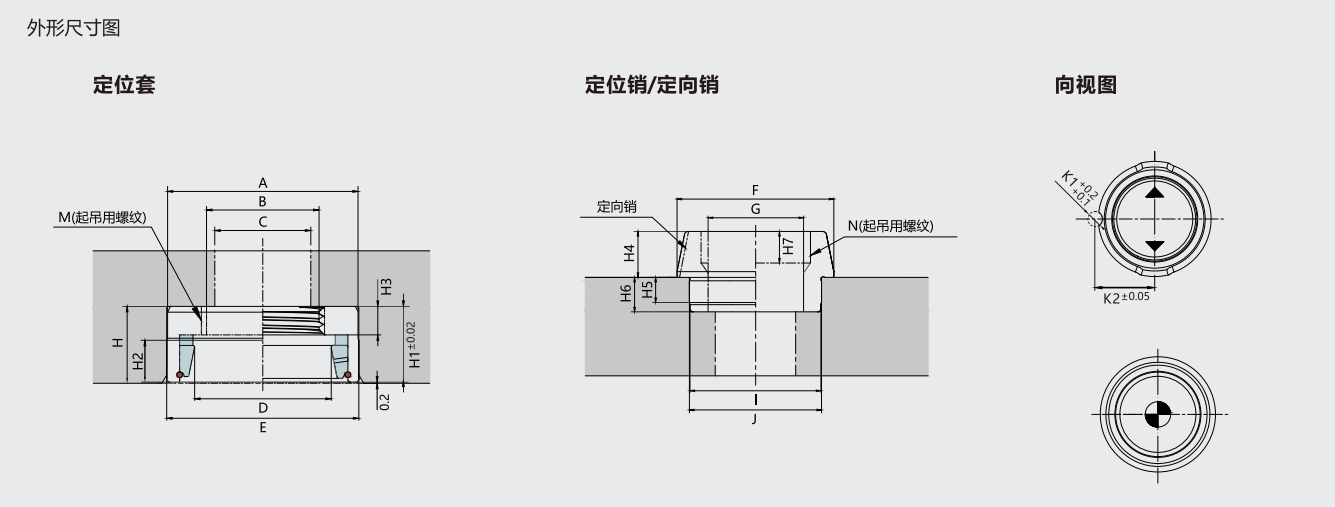

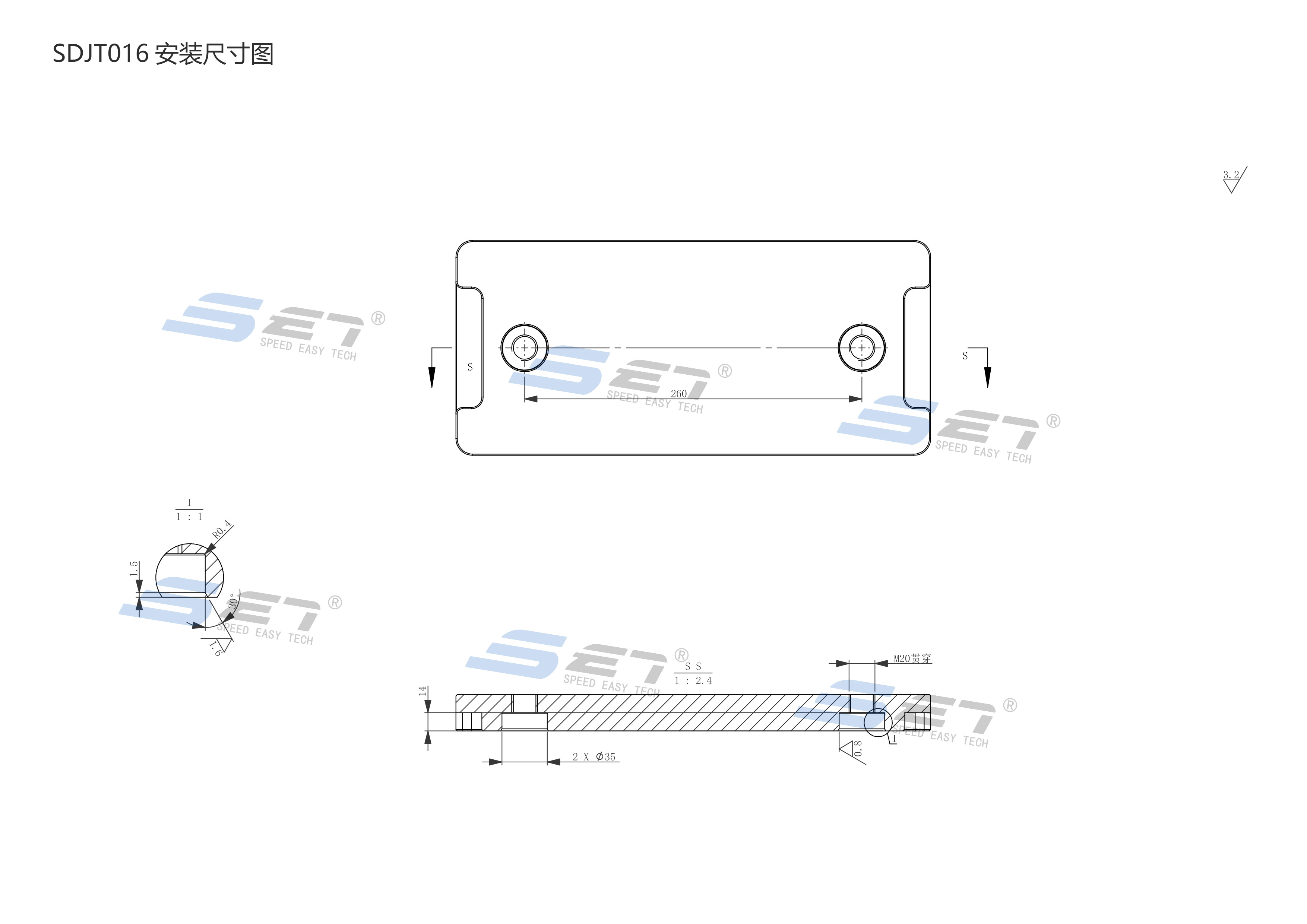

产品尺寸图

订货编号		SDJT0040	SDJT0050	SDJT0060	SDJT0080	SDJT0100	SDJT0120	SDJT0160
重复定位精度（mm）		0.003
行程(mm)		0.2				0.3
大载重量	水平安装（kg）	100	200	300	400	500	600	800
大载重量	垂直安装（kg）	20	40	60	80	100	120	160
低紧固力（kN）		1.2	1.4	1.5	1.8	2.0	2.5	3.0
紧固顺序		定位拉钉(SDJT-PD) → 定向拉钉(SDJT-PC)
使用温度（℃）		0-70
重量	定位销（g）	2	3	4	5	10	15	25
重量	定位套（g）	4	7	10	11	22	36	30

订货编号	SDJT0040	SDJT0050	SDJT0060	SDJT0080	SDJT0100	SDJT0120	SDJT0160
ØA	12.8	15.8	17.8	19.8	24.8	29.8	34.8
ØB	5.1	6.8	9	11	12.5	16.5	20.5
ØC	4.3	5.3	6.8	9	11	14	18
ØD	7.7	9.5	11.5	13.3	16.8	20.2	24.9
ØE	13 0.033 0.02	16 0.033 0.02	18 0.033 0.02	20 0.033 0.02	25 0.033 0.02	30 0.033 0.02	35 0.042 0.026
ØF	9	10.8	12.8	14.8	18.6	22.2	27.3
ØG	4.3	5.3	6.8	8.5	11	14	18
ØI	6.3	7.8	9.8	11.8	14.8	17.8	22.8
ØJ	6.5p6 0.024 0.015	8p6 0.024 0.015	10p6 0.024 0.015	12p6 0.029 0.018	15p6 0.029 0.018	18p6 0.029 0.018	23p6 0.035 0.022
K1	1.5	1.5	1.5	2	2.5	3	4
K2	4.7	5.6	6.5	7.6	9.6	11.4	14.4
M	M6	M8	M10	M12	M14	M18	M22
N	M5	M6	M8	M10	M12	M16	M20
MA	M5	M6	M8	M10	M12	M16	M20
NA	M4	M5	M6	M8	M10	M12	M16
ØP	13 0.011 -0.1	16 0.011 -0.1	18 0.011 -0.1	20 0.013 -0.1	25 0.013 -0.1	30 0.013 -0.1	35 0.016 -0.1
ØT	13H6 0.011 0	16H6 0.011 0	18H6 0.011 0	20H6 0.013 0	25H6 0.013 0	30H6 0.013 0	35H6 0.016 0
ØU	6.5H6 0.009 0	8H6 0.009 0	10H6 0.009 0	12H6 0.011 0	15H6 0.011 0	18H6 0.011 0	23H6 0.013 0
ØW	6.5 0.009 -0.1	8 0.009 -0.1	10 0.009 -0.1	12 0.011 -0.1	15 0.011 -0.1	18 0.011 -0.1	23 0.013 -0.1
H	7	8	8.5	9	11	13	14
H1	6.8	7.8	8.3	8.8	10.8	12.8	13.8
H2	3.8	4	4	4.5	5.5	6.5	8
H3	2	2.8	3.2	3.5	4.2	5.2	5.2
H4	4.5	4.5	4.5	5	6	7	8
H5	2.5	3	3	3	4	4.5	4.5
H6	3.5	4	4	4	5	6	6
H7	3.5	3.5	3.5	3.5	4.5	5	6
L	4.2	4.5	5	5.5	6.5	7.5	8.5
L1	0.5	0.8	0.8	1	1.2	1.5	1.5
L2	3.5	4	4	4	5	5.5	5.5
L3	4.5	5	5	5	6	7	7
