定位套

✔  重复定位精度<±0.013mm

✔  将定位套置于夹具切换板中，与球锁及接受套配合使用

  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
详图
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
  • 苏州速易德工业装备系统有限公司（中文）
联系我们
苏州速易德工业装备系统有限公司（中文） 产品参数 苏州速易德工业装备系统有限公司（中文） 尺寸图 苏州速易德工业装备系统有限公司（中文） 资料下载 苏州速易德工业装备系统有限公司（中文） 相关配件
产品概述

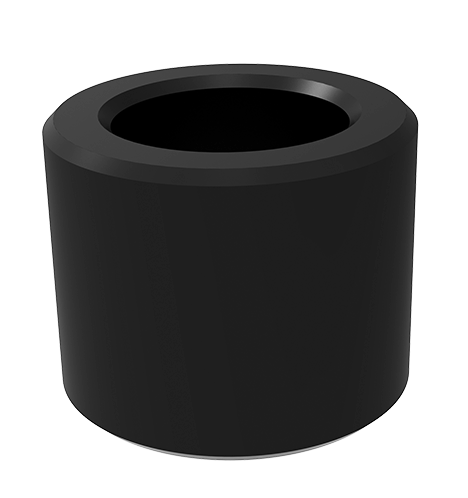

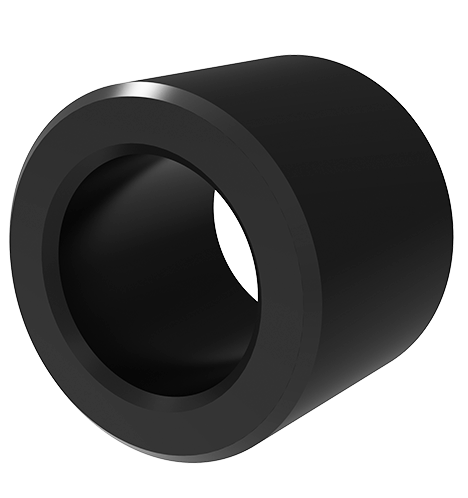

定位套

高20mm，重46g，硬化合金钢材质。

重复定位精度<±0.013mm。

将定位套置于夹具切换板中，与球锁及接受套配合使用。

注：重复定位精度将决定是否需要一级、二级定位套各一个还是一级定位套共两个。在使用两个一级定位套的情况下，如两个孔的中心距在+0.005mm公差范围内，那么重复定位精度可以保持在±0.013mm以内。

苏州速易德工业装备系统有限公司（中文）
产品特点

  • 材质：硬化合金钢

  • 将定位套置于夹具切换板中，与球锁及接受套配合使用。

苏州速易德工业装备系统有限公司（中文）

  • 重复定位精度<±0.013mm;

产品尺寸图

订货编号 ØD1 ØD2 H 重量（g）
一级定位套 二级定位套 一级定位套 二级定位套
DW16201 DW16202 25.04 16.01 16.04 20 46
DW16251 DW16252 25.04 16.01 16.04 25 59
DW20201 DW20202 35.04 20.01 20.04 20 102
DW20251 DW20252 35.04 20.01 20.04 25 127
DW25201 DW25202 35.04 25.01 25.04 20 74
DW25251 DW25252 35.04 25.01 25.04 25 91
DW30201 DW30202 45.04 30.01 30.04 20 138
DW30251 DW30252 45.04 30.01 30.04 25 173
