产品分析 | 机械手快换装置--从汽车到3C的行业生产大变革

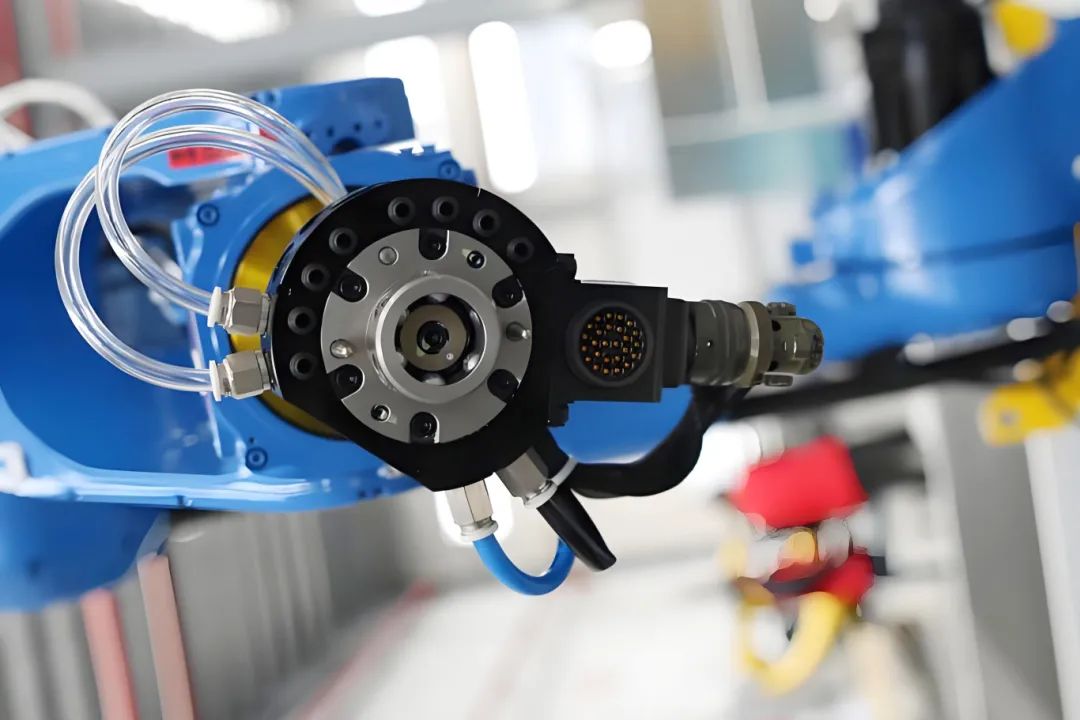

机械手快换装置（Quick Change Device, QCD）是工业自动化中用于机械臂末端快速更换不同工具（如夹具、吸盘、焊枪、传感器等）的关键组件。它通过标准化接口实现工具与机械臂的快速连接和分离，显著提升生产线的灵活性和效率。

基本组成：

• 主盘（Master Side）：固定在机械臂末端，提供动力（气/电/液）和信号接口。

• 工具盘（Tool Side）：安装在工具端，与主盘对接，接收动力并传递操作指令。

• 锁定机构：通过气动、液压或电动驱动实现快速锁紧/释放。

• 安全保护：自锁装置、冗余锁紧或传感器检测，防止意外脱落。

工作原理：

• 对接与锁紧：机械臂将主盘对准工具盘，通过气压、液压或电机驱动锁定机构完成物理连接。

• 介质传输：自动接通气路、电路或液路，确保工具正常运作。

• 信号通信：集成电气触点或无线通信，传递控制信号和状态反馈。

• 分离流程：解锁后机械臂移开主盘，工具盘留在工作站，准备下次调用。

核心优势：

• 效率提升：工具更换时间从分钟级缩短至秒级，减少停机时间。

• 灵活生产：支持多品种、小批量生产，适应柔性制造需求。

• 降低成本：一台机械臂可复用多种工具，减少设备投资。

• 标准化接口：兼容不同品牌工具，简化集成与维护。

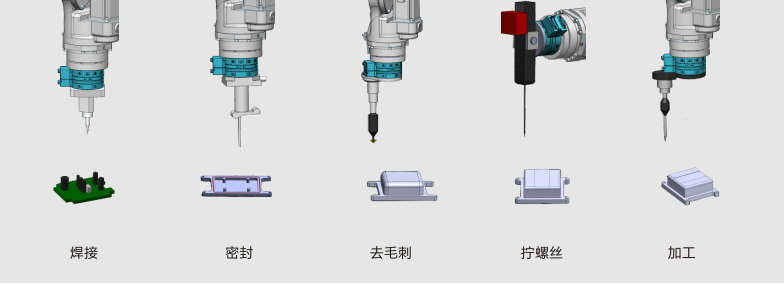

场景应用：

• 汽车制造：切换焊接枪、涂胶枪、抓具等。

• 物流仓储：更换吸盘、夹爪以适应不同包装形态。

• 3C电子：精密装配中切换螺丝刀、点胶头。

• 金属加工：快速更换打磨头、抛光轮。

选型参数：

• 负载能力：静态/动态负载需匹配工具重量及工作力矩。

• 介质类型：气路（压力/流量）、电路（电压/电流）、通信协议。

• 精度要求：重复定位精度（通常±0.015mm以内）。

• 环境适应性：耐高温、防尘、防水等级（如IP67）。

• 安全性：双重锁紧、意外断电保护、脱落检测。
