产品分析 | 速易德全系列零位夹紧系统，助力机械加工新革命！

速易德开发的全系列零点夹具用途广泛，可安装在机器托盘、基板、方板、立柱、塔架和旋转桥上，适用于所有常见机械加工，如铣削、车削、磨削、腐蚀和测试台装配设备。工具钢制成的快换夹具采用机械方式夹紧和解锁。

苏易德全系列夹紧系统的特点是：简单耐用、易于清洁、全封装设计、定位精度高。
​​凭借在机械加工领域的丰富经验，我们不断丰富产品阵容，面向更加精细化、智能化的机床制造，并满足多种需求的创新装夹技术系统解决方案供客户选择，帮助企业打造高效率、高精度、好品质的机加工生产线。

​​手动快换夹具系统系列
​01

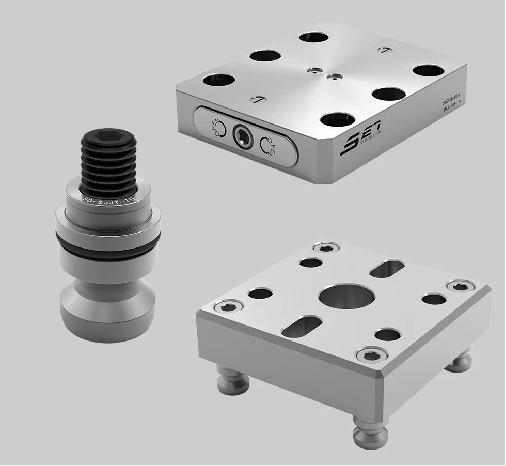

手动调零器系列

▲ 手动四单元定位器手动托盘手动锁紧销

​通过手动零位系统与手动虎钳的结合，快速实现强力锁紧的模块化设计，可实现机床外部的快速装夹，提高加工效率。

​定位器特点：

手动夹紧和解锁
材质：不锈钢（或定制）
表面和活塞硬化
重复定位精度<±0.01mm
​ 大扭矩：60Nm

​​​托盘特点：
材质：模具钢（或定制）
特殊要求可定制
​​销钉特点
硬化
限制X、Y方向自由度功能

​​02
副系列

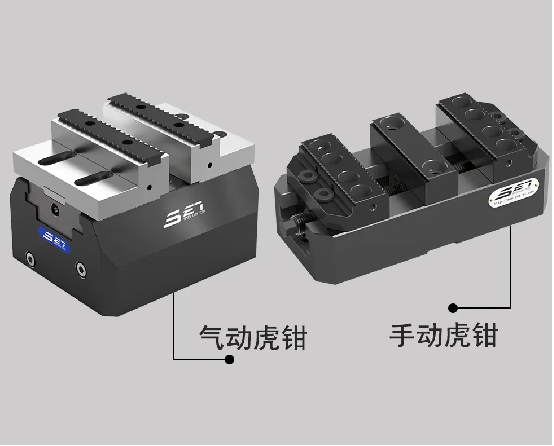

▲ 气动虎钳 手动虎钳

​​Suede虎钳可与零点定位系统配合使用，在几秒钟内快速更换整个夹紧装置。扁平设计且不占空间，特别适合与快换系统结合使用的带有工件存储的自动化解决方案。

​​手动虎钳特点：
手动快开、锁紧，双重密封，密封性能好
材质：合金结构钢
中心采用双面轴承定心，操作方便
重复定位精度<±0.01mm
自分配虎钳是一种多功能工具，可用于夹持毛坯材料、板材或型材。预紧且无间隙的中心轴承和附加安装的滑块可确保高达 ± 0.01mm 的重复精度、较小的夹紧深度 (3mm) 以及在单个夹紧系统中实现多面加工的能力。

​气动虎钳特点：
气源打开，弹簧夹，气源加压
材质：硬化不锈钢
表面及钢轨硬化处理
重复定位精度<±0.01mm
​速德开发的气动虎钳内部装有弹簧，夹紧力更大。当没有气源时，虎钳仍能保持较高的夹紧力。此外，可以通过动态压力或集成气路监控夹具位置，这使得该虎钳在自动化应用中更加有用。

​​​03

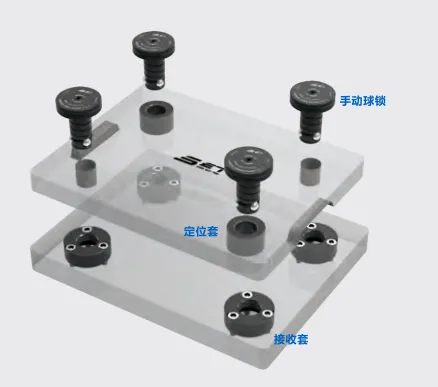

手动球锁系统

主要部件：接收套（置于底板内）、定位套（置于托盘内）手动球锁
主要用途：能快速、准确地完成整套夹具的定位和锁定；

适用于小批量、多品种工件快换特殊性
快速：完成夹具更换 多只需 1 分钟
重复定位精度：±0.013mm以内
锁模力：球锁承载力36吨
操作简单：锁定定位一步实现
成本低：只需一套底板，无限更换托盘加工不同产品
维护：零件可互换、互换
​​​04

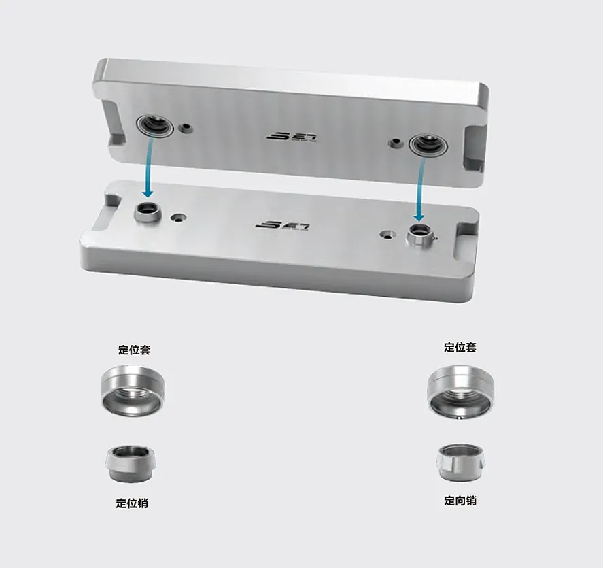

手动定位环

手动定位环是一种只需要螺栓即可完成高精度定位的装置。
​特殊性
手动定位、锁定和解锁
重复定位精度<±0.003mm
材质：硬化不锈钢
托盘和基材快速定位
紧凑的设计，有效利用空间
​​夹紧系统应用案例

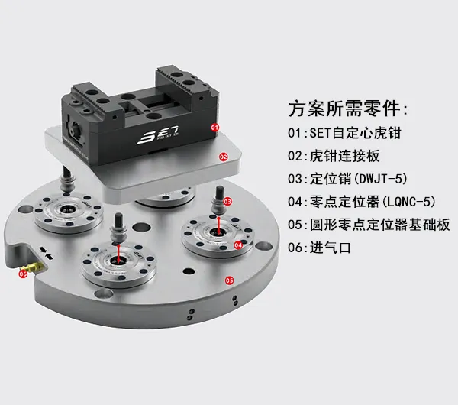

​​​01
自定心虎钳

● 五轴圆形零位定位工作台采用自定心虎钳
● 本方案可快速更换自定心虎钳，大大提高工作效率

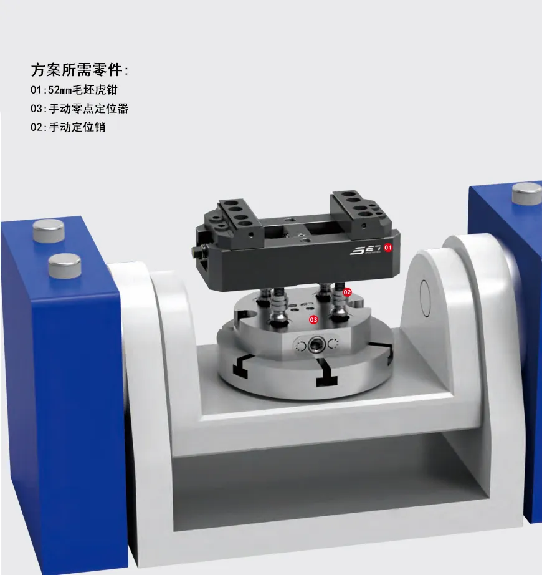

​​02
手动调零器

● 手动自定心虎钳，带52mm手动四单元零位定位
● 加载速度快，无需调整，锁模力大
● 可实现隐形、无轮廓干涉加工

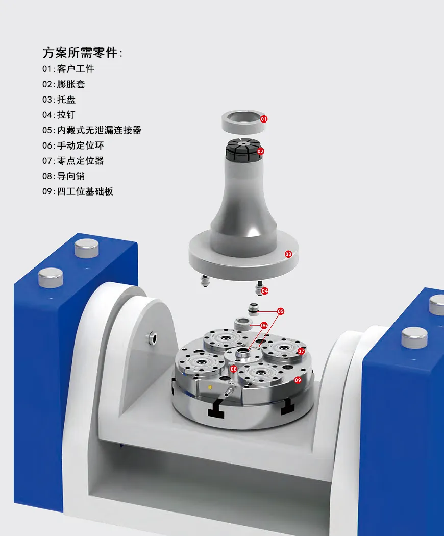

​​03
手动定位环

● 中心柔性锥环保证中心定位精度并始终保持不变
● 无泄漏连接器可快速连接液压或气动夹具
​​​在航空航天、自动化生产、激光智能制造、汽车制造、机床生产线领域，我们时刻关注您的具体需求，为您提供 的夹具解决方案。特别适合批量夹具生产和快速更换，使机械生产生产效率提高90%。 SET凭借 的加工工艺和精益求精的技术要求，已为众多知名企业提供了技术解决方案。 SET有能力设计、生产、测试​​和销售整个解决方案，以确保产品始终如一的高质量。
