零点定位系统与数控加工中心结合适配重型工件时，需通过高承载设计、精密定位机构和自动化集成实现稳定加工。以下是关键适配方案：
1. 系统集成方式
基础板安装：将零点定位器基础板直接安装在数控加工中心工作台上，通过定位销与工件或托盘连接，实现快速定位与锁紧。
重型承重设计：系统承重可达2000kg，夹紧力达119kN，拉紧力385kN，确保重型工件在加工中无位移风险。
自动除屑与密封：多粉尘环境中...
了解更多
行业应用丨贵州大型企业生产困境竟被它轻松破解
随着科技的飞速发展，生产制造业也在不断寻求突破。为迎合市场需求，速易德推出全新的非标夹具配合零点快换装置。
这是贵州一家大型企业，主要生产加工薄壁环形件，品种繁多，传统夹具由于定位和夹紧方式复杂，往往需要较长的调试时间和较高的操作技能要求，影响了生产效率和加工质量。并且原本使用的夹具来回拆装工件，费时费力，且位置不统一，严重影响生产效率。通过使用非标夹具配合零点定位系统，可以大幅提升加工效率和定位精度。
-
根据加工件的形状、尺寸和加工要求，设计21套专用的非标夹具。夹具需具备稳定可靠的结构，确保在加工过程中加工件不会移动或变形。
-
在夹具底部安装零点定位接头，以便与零点定位系统配合使用。
-

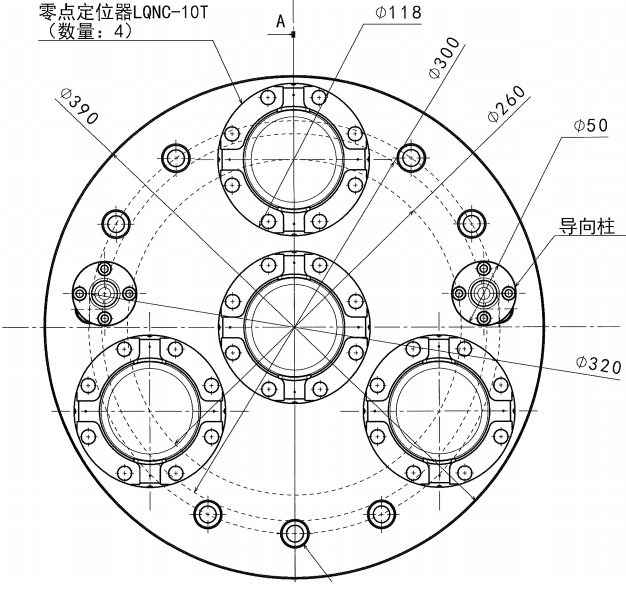

配置型号为LQNC-10T的零点定位器4个为一组，总数量两组。与非标夹具配合使用，实现快换加工。
由于定制夹具众多，不一一展示，仅展示如上图四个。
-
非标定制夹具:
速易德自主研发与零点定位系统配套使用的非标夹具，根据客户实际工况需求，设计定制。
-

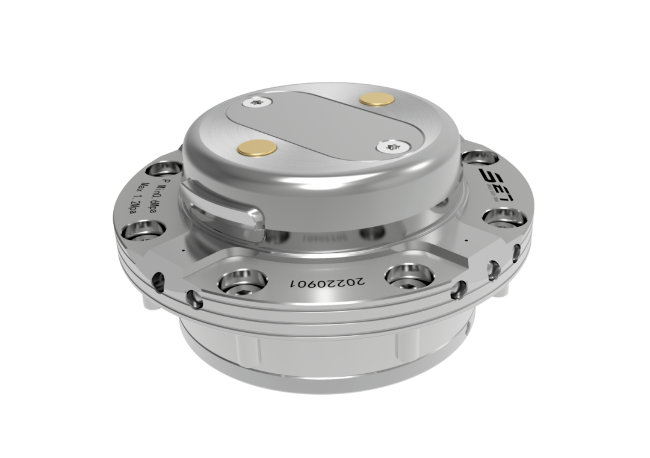

LQNC-10T零点定位器：
产品特点:弹簧加载系统-气动开启;
增压功能、托盘举升功能、集成清洁功能；
通过动态压力监控夹持滑块位置；
适用行业适用于需减少夹具更换时间的加工行业;
适用于金属或非金属切削领域。
该客户的加工场景中，非标定制夹具配合零点定位系统具有其他夹具无法比拟的优势，定制夹具夹持稳固，快换便捷，特殊的结构设计又保障了定位精度。10T零点定位器，卡舌式结构，保持力大，带增压功能，排气增压后夹紧力翻倍。重复定位精度小于0.005mm。全密封设计，防止铁削进入，减少维护成本。
