行业应用 | 零点定位系统助力日资大型注塑机实现多面加工

苏州一家生产注塑机的日资企业，想在卧加工作台上使用零点定位系统，并且要满足加工件的多面加工操作。要求操作方便、智能直观，重复定位精度小于0.005mm。

场景需求：

客户的工件是注塑机，属于大型件，在卧加工作台上进行加工，要实现多面加工，需要在零点定位系统上配套家具来装夹工件，对夹具要求满足多种加工状态，并且需要直观地看到托盘的夹紧和放松状态。

方案设计：

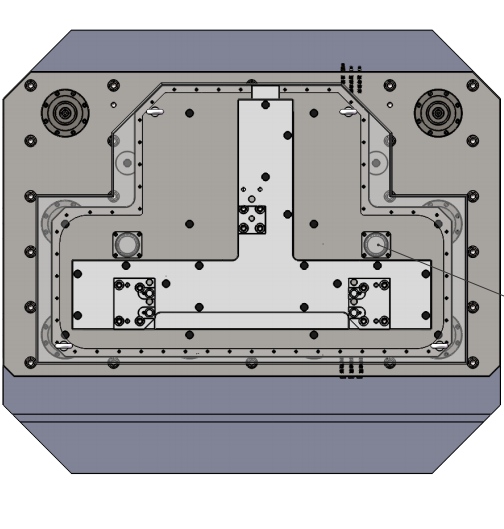

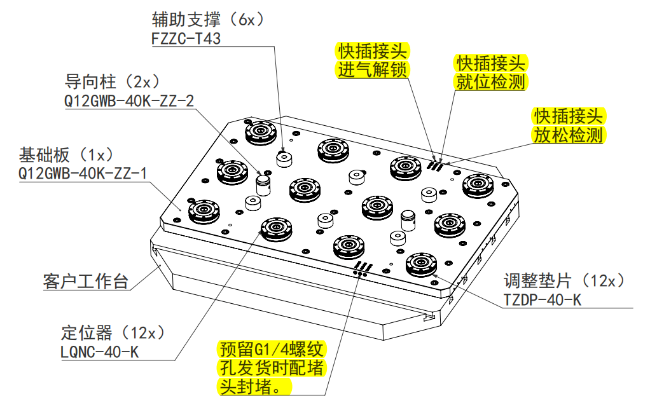

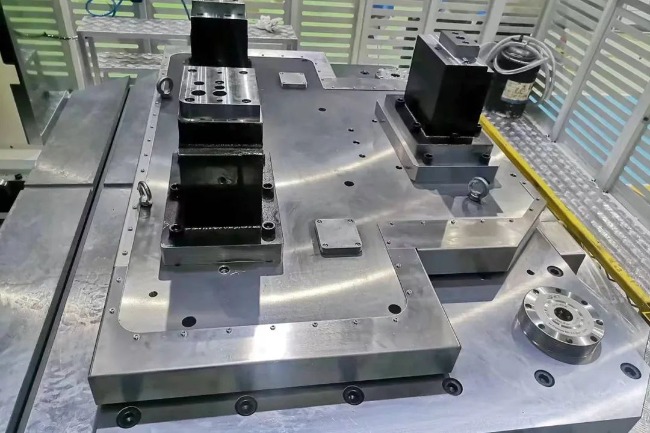

根据大型加工件大小设计基础板尺寸：1米8*1米1的切角矩形板，配置了12个型号为LQNC-40-K的零点定位器。此外技术还加装了辅助支撑块，受力更加均匀，保证定位精度。根据加工需求，夹具既要起到垫高作用，又要满足不同的加工状态，方便实现多面加工。于是配套了三款不同的定制夹具，夹具直接与加工件相连。此外，为方便查看托盘放松和夹紧状态，工程师设计了独立的控制柜用于检测。

方案优势：

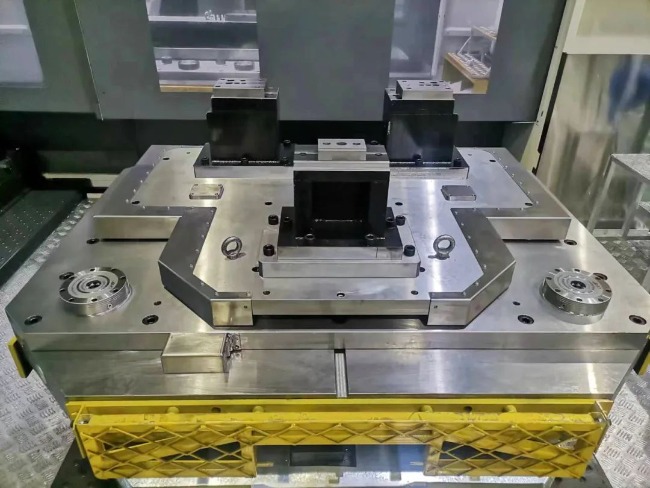

在整个加工过程中，只需要提前安装好夹具，固定好加工件即可实现自动化加工，夹具连接加工件方便切换位置，实现多面加工。配合零点定位系统使用大大提升了加工效率。
