产品分析 | 零点定位系统七大问,解决你的生产困惑

来源:苏州速易德工业装备系统有限公司

客户在购买我们零点定位系统用于生产加工的过程中,使用的工况不同,对我们产品了解的程度不同,或多或少会有一些问题产生,但是这些问题都不会影响我们定位器的正常使用,针对客户提出的一些问题,我们做了汇总并给大家解答。方便大家对我们产品有更深的了解。

关于SET零点定位系统常见问题及解答:

一问:零点定位系统是如何工作的?

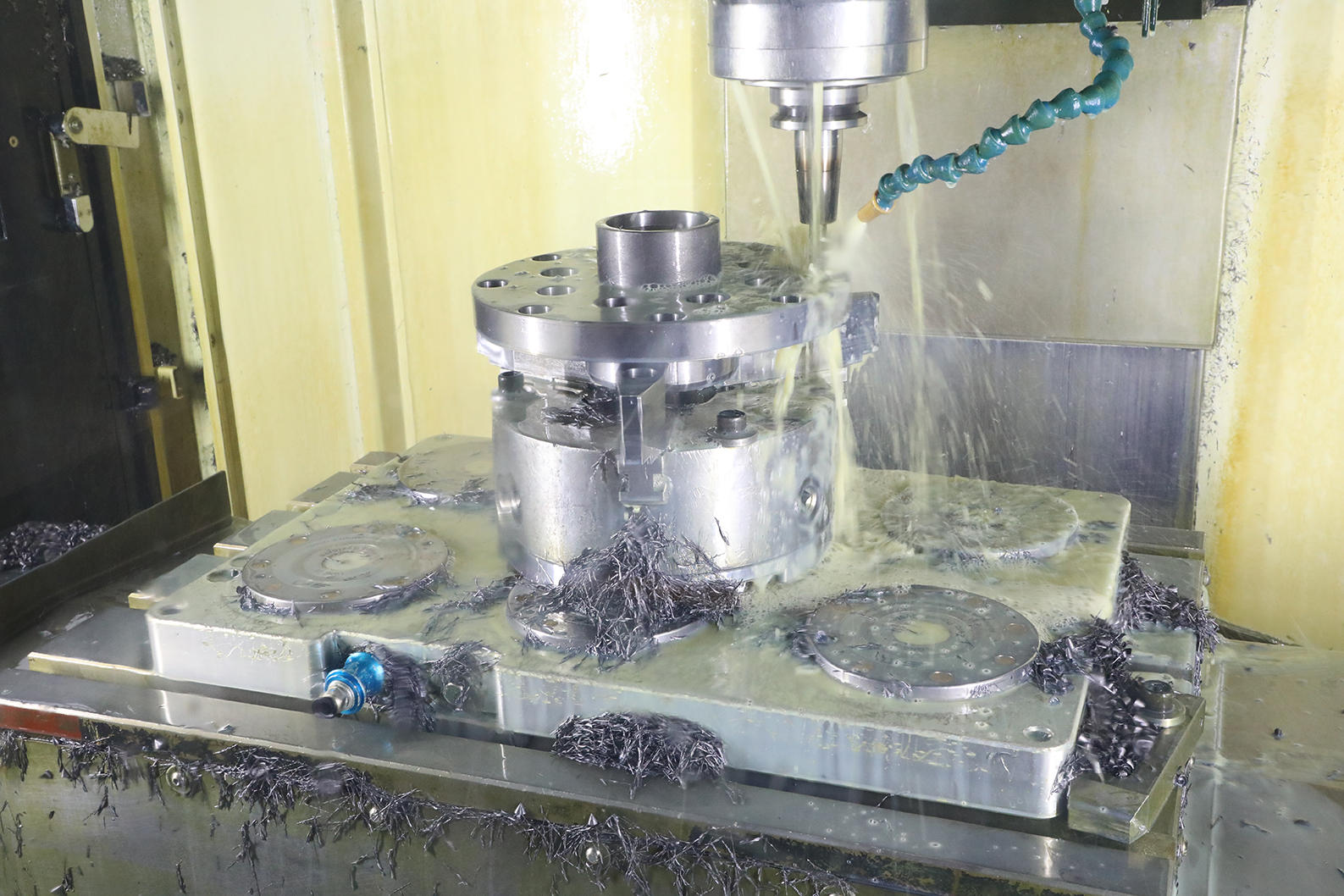

  • 零点定位器基础板安装在CNC加工中心机床上;
  • 将定位销安装在加工工件反面或者托盘反面;
  • 这届将工件或者托盘通过定位销放置在零点定位单元内;
  • 切断气源后,定位器将定位销锁紧,达到锁紧状态,开始加工。

二问:零点定位系统适用于什么养的环境?

  • SET零点定位系统几乎适用于所有加工环境,尤其是车削、铣削、磨削、注塑等,还可用于其他恶劣环境中(需于我方技术联系)。
  • 如工作在温度超过80℃的加工环境,欢迎随时与我司技术人员联系。

三问:什么是夹紧力和拉紧力?

  • 夹紧力:锁紧销(SJJT)进入零点定位单元后被钢珠夹紧时所受到的力
  • 拉紧力:紧固螺栓(JGLS)的最大允许拉力

四问:什么是重复定位精度?

  • 重复定位精度:工件记录的参考点在工件从夹具上移开再重新装夹后,同一工件上的参考点位置变动的公差范围,它影响一批零件加工的一致性,是一个非常重要的精度指标。而SET零点定位器的重复定位精度<0.003mm。

五问:加工过程中进入铁屑或杂质该如何操作?

  • SET零点定位器每款都带有自动除屑功能,自动除屑功能是指将压缩空气从零点定位器底部喷射出气流,气流会将切屑、冷却液或者其他杂质从零点定位器的中央吹出。

六问:加工中是否可以直接在工件上安装定位销与零点定位器相连接?

  • 零点定位销可以与上托盘相配合,也可以与工件直接连接,这样更可以有效的节省用于制造夹具的投资。定位销有多款规格,可以根据工件的规格选择合适的定位销进行匹配。以达到减少成本及提高效率的双目的。

七问:如果自己安装零点定位器,拉钉之间间距误差应该保持在什么范围内?

  • 拉钉之间的间距误差保持在+/-0.01mm以内。
